Eclatés de véhicule - PIAGGIO BEVERLY 350 4T 4V ie E3 Sport Touring 2013-2014
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

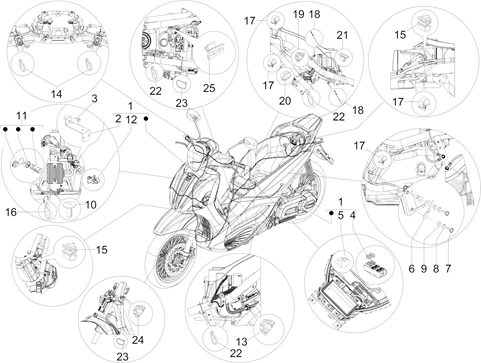

Installation électrique : 06.08 FAISCEAU DE CÂBLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/48/Beverly_350_4T_4V_ie_E3_Sport_Touring_2013-2014_06.08.PNG)
1 |
642450 - EN T?TE DU GROUPE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
643010 - EN T?TE DU GROUPE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
CM022804 - SUPPORT Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/3/img/72723.jpg)
3 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B016777 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/4/img/95744.jpg)
4 |
FUSIBLE PLAT ENFICHABLE MINI 5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080904 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/6/img/95746.jpg)
4 |
FUSIBLE PLAT ENFICHABLE MINI 10A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080906 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/7/img/95747.jpg)
4 |
FUSIBLE PLAT ENFICHABLE MINI 15A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080907 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/9/img/95749.jpg)
4 |
FUSIBLE PLAT ENFICHABLE MINI 30A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080910 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
582928 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
643026 - CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
641204 - BOULON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
8 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
9 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056 Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
CAPTEUR DE TEMPERATURE AMBIANTE ORIGINE PIAGGIO 50 SXR APRILIA 2021> -1D003720R Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
CAPTEUR DE TEMPERATURE AMBIANTE ORIGINE PIAGGIO 50 SXR APRILIA 2021> -1D003720R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/7/5/img/66275.jpg)
11 |
PRISE DE BORD ORIGINE PIAGGIO COMMUN A LA GAMME -294770 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
640879 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/7/img/72907.jpg)
13 |
COLIIER PINCE ORIGINE PIAGGIO COMMUN A LA GAMME -CM006905 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
14 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/9/img/72919.jpg)
15 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/6/7/img/65967.jpg)
17 |
CLIPS RESSORT (D17) ORIGINE PIAGGIO COMMUN A LA GAMME -231590 Plus d'informationsQuantité requise : 6 |
||||||
|
18 |
641605 - COLLIER Plus d'informationsQuantité requise : 3 |
||||||
|
19 |
CM006907 - RESSOT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/4/img/72904.jpg)
20 |
COLLIER PINCE RETENUE DURITE ORIGINE PIAGGIO COMMUN A LA GAMME -CM006902 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/7/5/5/img/85755.jpg)
21 |
CLIPS CONNECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -639560 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/1/7/img/66017.jpg)
23 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 4,8X270MM ORIGINE PIAGGIO COMMUN A LA GAMME -257134 Plus d'informationsQuantité requise : 11 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/5/img/72905.jpg)
24 |
CLIPS ATTACHE FASCEAU ORINE PIAGGIO COMMUN A LA GAMME -CM006903 Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
642552 - RESSORT Plus d'informationsQuantité requise : 1 |
