Eclatés de véhicule - PIAGGIO BEVERLY 350 4T 4V ie E3 Sport Touring 2013-2014
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

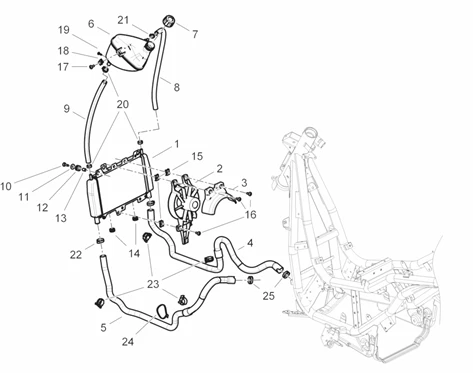

Châssis - parties plastiques - carrosseries : 02.55 INSTALATION DE REFOIDISSEMENT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/48/Beverly_350_4T_4V_ie_E3_Sport_Touring_2013-2014_02.55.PNG)
1 |
RADIATEUR EAU ORIGINE PIAGGIO 250-300-350-400-500 BEVERLY -656528 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
672995 - RADIATEUR EAU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/4/4/img/67244.jpg)
2 |
VENTILATEUR MAXSCOOTER ORIGINE PIAGGIO 125-250-300-400-500 MP3, BEVERLY, X-EVO, X10/GILERA 125-250-300-500 NEXUS/APRILIA 125-300 SR-MAX -58211R Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
672464 - PARATIA COMPLETA Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
673127 - TUBE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/7/7/4/img/91774.jpg)
4 |
TUYAU LIAISON POMPE-RADIATEUR ORIGINE PIAGGIO 350-400 BEVERLY 2013> -674873 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
673126 - RACCORD CULASSE - RADIATEUR Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
674872 - TUYAU LIAISON CULASSE-RADIATEUR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
656807 - RESERVOIR EAU Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/7/4/3/img/67743.jpg)
7 |
BOUCHON VASE EXPANSION ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MAXISCOOTER -623673 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
CM007017 - TUYAU RETOUR RADIATEUR-RESERVOIR Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
CM007018 - TUYAU RETOUR RADIATEUR-RESERVOIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/6/2/8/9/img/96289.jpg)
10 |
VIS TORX (6X25) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179305 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/5/6/img/65356.jpg)
11 |
RONDELLE 6,2X20X1 ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -013092 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/4/5/img/66345.jpg)
12 |
CAOUTCHOUC ANTI-VIBRATIONS ORIGINE PIAGGIO COMMUN A LA GAMME Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/2/3/img/66123.jpg)
13 |
ENTRETOISE (6X10X11.4) ORIGINE PIAGGIO COMMUN A LA GAMME -273288 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/1/img/66031.jpg)
14 |
SILENTBLOC ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MAXISCCOOTER -258904 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
15 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 3 |
||||||
|
16 |
VIS TORX (6X25) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179305 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.jpg)
17 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
19 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/4/7/4/1/img/204741.jpg)
20 |
COLLIER DE SERRAGE DURITE (15.7) ORIGINE PIAGGIO COMMUN A LA GAMME -CM0019026 Plus d'informationsQuantité requise : 3 |
||||||
|
20 |
COLLIER DE SERRAGE DURITE (15.7) ORIGINE PIAGGIO COMMUN A LA GAMME -CM0019026 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/6/img/72866.jpg)
21 |
COLLIER DURITE (19.8MM) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -CM001904 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/7/6/img/72876.jpg)
22 |
COLLIER DURITE REFROIDISSEMENT (28.6 MM) ORIGINE PIAGGIO COMMUN A LA GAMME -CM001915 Plus d'informationsQuantité requise : 2 |
||||||
|
23 |
CM006914 - RESSORT Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/7/8/img/72878.jpg)
24 |
COLLIER DE DURITE DIAMETRE 31 ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -CM0019176 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/8/1/img/72881.jpg)
25 |
COLLIER DURITE REFROIDISSEMENT (30MM) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-250-300 -CM001922 Plus d'informationsQuantité requise : 2 |
