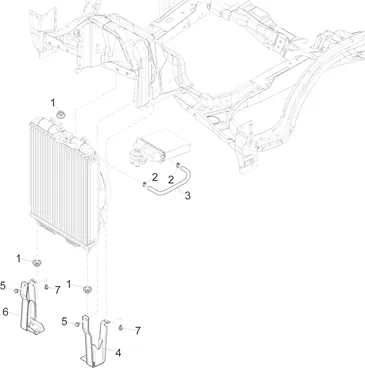

Châssis - parties plastiques - carrosseries : 02.44 COMPOSANTS DU SYSTÈME DE REFROIDISSEMENT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/848/Porter_Multitech_E6_Entry_Level_2017-2019_02.44.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/2/0/8/6/img/112086.jpg)
1 |
RUBBER DE RADIATOR OEM PIAGGIO PORTER 2020 <-D9004480595 More informationQuantity required : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/3/0/img/66030_20251020091649.JPG)
2 |
CLAMP SERRAGE HOSE (10-16 MM) OEM PIAGGIO COMMON A LA RANGE-CM001913 More informationQuantity required : 2 |
||||||
3 |
HOSE WATER RADIATOR CHAUFFAGE OEM PIAGGIO PORTER 2009 > 2020-1633787Z07000 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/1/4/6/img/110146.jpg)
5 |
SCREW TH (8X15) WITH WASHER OEM PIAGGIO COMMON A LA RANGE-9165140814000 More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/1/9/8/img/151198.jpg)
7 |
BOLT TH (6X14) WITH WASHER OEM PIAGGIO COMMON A LA RANGE-CM287314 More informationQuantity required : 2 |
