Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTANE STANDARD 1000 Porter Multitech E6 Entry Level 2017-2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

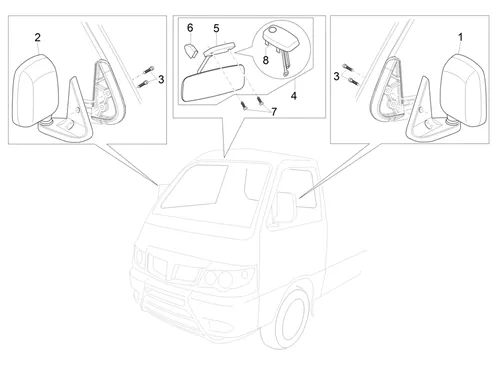

Châssis - parties plastiques - carrosseries : 02.36 RÉTROVISEUR/S
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/848/Porter_Multitech_E6_Entry_Level_2017-2019_02.36.png)
1 |
Miroir rétroviseur gche |
||||||
|
2 |
Miroir rétroviseur dte |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/8/5/img/65385.jpg)
3 |
SCREW CRUCIFORME (5X25) OEM PIAGGIO COMMON A LA RANGE-015597 More informationQuantity required : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/7/9/6/img/119796.jpg)
4 |
MIRROR INNER OEM PIAGGIO PORTER, CARGO 2010 > 2020-B007907 More informationQuantity required : 1 |
||||||
|
5 |
|
||||||
|
6 |
B007913 BUFFER More informationQuantity required : 1 |
||||||
|
7 |
487990 - BOULON More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/4/7/9/img/117479.jpg)
8 |
ECLAIRAGE DE COURTOISIE OEM PIAGGIO PORTER 2010 > 2020, THREE-WHEELER APE CALESSINO 2013 > 2017-B007908 More informationQuantity required : 1 |
