Suspensions - roues : 04.11 ROUE AVANT

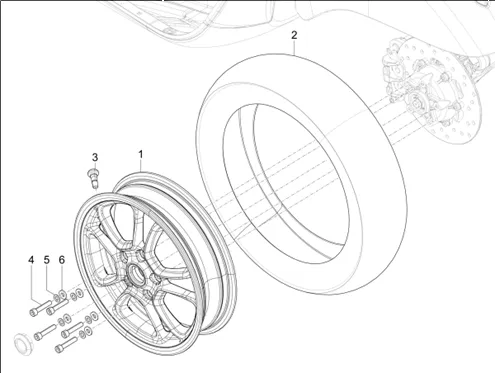

/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1234/Vespa_GTS_310_E5_-_Super-Super_Sport_2024_EMEA_04.11.png)
1 |
1C007022R00N13-FRONT WHEEL 3, 00 " X 12 " More informationQuantity required : 1 |
||||||
|
1 |
1C007032R00N13-FRONT WHEEL More informationQuantity required : 1 |
||||||
|
1 |
1C007022R00G25-FRONT WHEEL More informationQuantity required : 1 |
||||||
|
2 |
CM319110-FRONT TYRE 120 70 12 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/0/img/67350.jpg)
3 |
VALVE TUBELESS OEM PIAGGIO COMMON A LA RANGE-597679 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/7/img/65747.jpg)
4 |
SCREW BTR (8X40) OEM PIAGGIO COMMON A LA RANGE-149104 More informationQuantity required : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
5 |
WASHER ELASTIC COURBE (8. 4X15X0. 8) OEM PIAGGIO COMMON A TOUTE LA RANGE-709047 More informationQuantity required : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/7/9/8/img/68798.jpg)
6 |
WASHER PLATE (8, 2X17X2, 5) OEM PIAGGIO COMMON A LA RANGE-828961 More informationQuantity required : 5 |
