Vehicle Exploded View - PIAGGIO VU APE TM DIESEL 400 Ape TM 703 Diesel FL2 422CC 1997-2004

All the exploded views of this vehicle

•
• T1 Moteur complet (guidon)
• T10 Cylindre-piston-axe de piston-bielle
• T100 Transmission frein a main
• T101 Transmissions (guidon)
• T102 Transmissions (volant)
• T103 Transmission commande m. a. guidon
• T104 Gr. leviers
• T105 Groupe pedales (volant)
• T106 Commande arrêt moteur
• T107 Selecteur changement de vitesses (volant)
• T108 Tirant côté cabine (volant)
• T109 Tirant côté changement de vitesses (volant)
• T11 Culasse
• T110 Outils-lave glace
• T111 Installation electrique
• T112 Projecteur-clignotant
• T113 Essuie-glace plafonnier
• T114 Feu ar.
• T115 Tableau de bord-commutateur a cle
• T116 Batterie-cable negatif et positif
• T117 Fixation cable positif
• T118 Boite de derivation-microtelerupteur-plaque a bornes
• T119 Centrale clignotante-contacteur du stop
• T12 Pompe à injection
• T120 Dispositif commande prechauffage-regulateur de tension-telerupteur
• T121 Benne
• T122 Ridelles benne
• T123 Hayon
• T124 Porte inspection moteur
• T13 Support arbre a cammes
• T130 Plateau basculant
• T131 Plateau basculant
• T132 Plateau basculant
• T133 Ensemble pompe-distributeur
• T134 Reservoir d'huile
• T135 Arbre de transmission
• T136 Commande distributeur pompe
• T137 Verin hydraulique
• T138 Benne basculante lateralement
• T139 Moteur d'essuie-glace
• T14 Arbre a cammes
• T140 Dispositif des basculant
• T15 Regulateur avance injection
• T16 Pompe-engr. distribution
• T17 Tube pompe huile-culasse-fix. ensemble pompe
• T18 Ensemble pompe huile
• T19 Regulateur
• T2 Moteur complet (volant)
• T20 Regulateur
• T21 Boitier de ressort
• T22 Boitier aimant-leviers
• T23 Arbre pompe
• T24 Couvercle-vis reglage-regime maxi
• T25 Canalisation du ventilateur
• T26 Demarreur electrique
• T27 Demarreur electrique
• T28 Rotor volant
• T29 Couvercle canalisation-couvercle courroie
• T3 Carter complet
• T30 Carter embrayage
• T31 Couvercle d'embrayage (guidon)
• T32 Couvercle d'embrayage (volant)
• T33 Embrayage
• T34 Pignons boîte de vitesses (guidon)
• T35 Pignons boite de vitesses version vitesses volant
• T36 Pignons boite de vitesses version vitesses volant

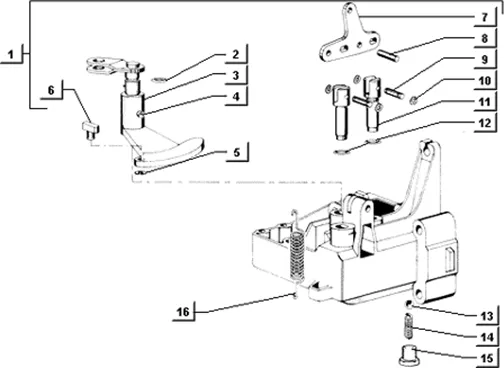

• T37 Boitier de selection (guidon)
• T38 Boitier de selection (volant)
• T39 Fixations boitier de selection (guidon)
• T4 Carter
• T40 Fixations boitier de selection (volant)
• T41 Differentiel
• T42 Demi-arbres
• T43 Jauge d'huile
• T44 Elements coiffe
• T45 Silencieux
• T46 Support moteur
• T47 Application silentblocs
• T48 Application culasse
• T49 Radiateur-electroventilateur

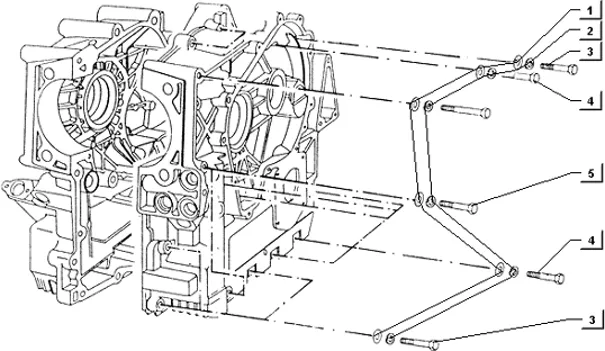

• T5 Carter
• T50 Radiateur-electroventilateur
• T51 Canalisation radiateur-culasse et radiateur pompe
• T52 Protections
• T53 Chassis
• T54 Pieces composant le chassis
• T55 Pieces composant le chassis
• T56 Portes cabine
• T57 Serrure portes
• T58 Leve-glace
• T59 Gardedoues
• T6 Pignon compteur-km
• T60 Pare-soleil-bavette-retroviseurs
• T61 Protection porte-projecteurs
• T62 Tableau de bord
• T63 Siege
• T64 Filtre a air
• T65 Canalisation aspiration air
• T66 Conduit air chaud
• T67 Conduit air chaud
• T68 Degivreur
• T69 Reservoir carburant
• T7 Tubes aspiration-refoulement-vidange huile
• T72 Filtro gazole
• T73 Guidon (guidon)
• T74 Guidon (guidon)
• T75 Guidon (guidon)
• T76 Volant (volant)
• T77 Levier commande tube de direction (volant)
• T78 Boîte de direction (volant)
• T79 Roulements de direction
• T8 Interrupteurs thermiques-pignon distribution
• T80 Colonne de direction
• T81 Amortisseur av.
• T82 Cylindres frein av.-mâchoires
• T83 Tambour frein av.
• T84 Triangle suspension ar.
• T85 Amortisseur ar.
• T86 Fixation tambour ar.
• T87 Machoires frein ar.
• T88 Cylindre frein roue ar.
• T89 Moyeu roue ar.
• T9 Vilebrequin-pignon moteur
• T90 Moyeu-joint elastique roue ar.
• T91 Roue (guidon)
• T92 Roue (volant)
• T93 Reservoir huile freins
• T94 Maître cylindre
• T95 Fixation maître cylindre et pedale du frein (guidon)
• T96 Fixation maître cylindre (volant)
• T97 Tube frein roue av.
• T98 Tube freins roue ar.
• T99 Transmissions
