Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 1000 Porter Maxxi Multitech E6 2015-2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

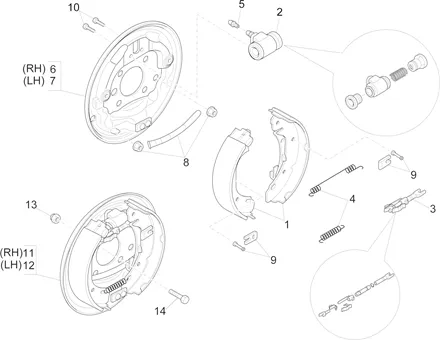

Instalation du freins - transmisisons : 05.07 MÂCHOIRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/849/Porter_Maxxi_Multitech_E6_2015-2019_05.07.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/4/0/1/6/img/124016.jpg)
1 |
DOOR SABOT BRAKE REAR RIGHT COMPLETE OEM PIAGGIO PORTER MAXXI 2007 > 2020-837080 More informationQuantity required : 1 |
||||||
|
1 |
DOOR SABOT BRAKE REAR RIGHT COMPLETE OEM PIAGGIO PORTER MAXXI 2007 > 2020-837080 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/3/1/5/3/img/123153.jpg)
2 |
CYLINDER DE REAR WHEEL OEM PIAGGIO PORTER MAXXI 2007 > 2020-837071 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/2/7/5/5/img/122755.jpg)
3 |
KIT DE REGLAGE AUTOMATIQUE BRAKE REAR OEM PIAGGIO PORTER MAXXI 2009 > 2015-837072 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/7/8/7/img/120787.jpg)
4 |
KIT RESSORTS MACHOIRES OF BRAKE REAR OEM PIAGGIO PORTER MAXXI 2020 <-837073 More informationQuantity required : 1 |
||||||
5 |
837074 KIT SCREW More informationQuantity required : 1 |
||||||
|
6 |
837076 - KIT DISQUE PORTE MACHOIRES More informationQuantity required : 1 |
||||||
|
7 |
837075 - KIT DISQUE PORTE MACHOIRES More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/4/3/0/img/120430.jpg)
8 |
KIT AUTO ACCROCHAGE BRAKE REAR OEM PIAGGIO PORTER MAXXI 2007 > 2020-837077 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/6/9/1/4/img/116914.jpg)
9 |
KIT RESSORTS BRAKE REAR OEM PIAGGIO PORTER MAXXI 2007 > 2020-837078 More informationQuantity required : 2 |
||||||
|
10 |
837079 SCREW More informationQuantity required : 2 |
||||||
|
11 |
DOOR SABOT BRAKE REAR RIGHT COMPLETE OEM PIAGGIO PORTER MAXXI 2007 > 2020-837080 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/4/0/1/5/img/124015.jpg)
12 |
DOOR SABOT BRAKE REAR LEFT COMPLETE OEM PIAGGIO PORTER MAXXI 2007 > 2020-837081 More informationQuantity required : 1 |
||||||
|
13 |
837082 NUT More informationQuantity required : 8 |
||||||
|
14 |
837083 SCREW More informationQuantity required : 8 |
