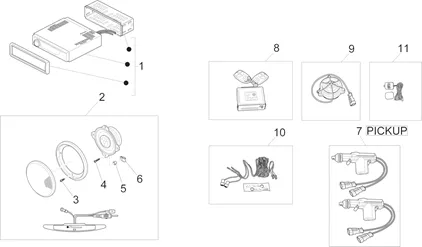

Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 1000 Porter Maxxi Multitech E6 2015-2019
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)
Circuit électrique : 06.13 OPTIONAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/849/Porter_Maxxi_Multitech_E6_2015-2019_06.13.png)
1 |
1D003198 KIT RADIO More informationQuantity required : 1 |
||||||
|
2 |
KIT HAUT PARLEUR ET ANTENNE OEM PIAGGIO PORTER-B023206 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/3/7/img/65437.jpg)
3 |
SCREW AUTOTARAUDEUSE (3, 5X13) CRUCIFORME OEM PIAGGIO COMMON A LA RANGE-018536 More informationQuantity required : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/0/7/img/65407.jpg)
4 |
SCREW PARKER (3. 5X19) CRUCIFORME OEM PIAGGIO COMMON A LA RANGE-015994 More informationQuantity required : 6 |
||||||
|
5 |
623770-SPACER More informationQuantity required : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/3/img/72923.jpg)
6 |
NUT SHEET METAL (3, 5 PARKER) OEM PIAGGIO COMMON A LA RANGE-CM017405 More informationQuantity required : 6 |
||||||
|
7 |
DECLENCHEUR DE DOOR OUVERTURE CENTRALISE OEM PIAGGIO PORTER 2010 > E4-B004464 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/2/2/4/0/img/122240.jpg)
8 |
CENTRE + 2 TELECOMMANDES OEM PIAGGIO PORTER 2010 > 2020-B005705 More informationQuantity required : 1 |
||||||
|
9 |
B004461 SIRENE More informationQuantity required : 1 |
||||||
|
10 |
B025105 BRACKET COUPLE DISPOSITIF More informationQuantity required : 1 |
||||||
|
11 |
B004463 LED SIGNAL ALARME More informationQuantity required : 1 |
