Eclatés de véhicule - PIAGGIO MP3 350 MAXI Sport E4 ABS 2018-2020 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

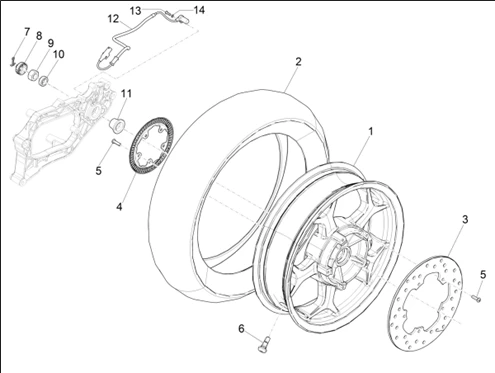

Suspensions - roues : 04.12 ROUE ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1225/MP3_350_MAXI_Sport_E4_ABS_2018-2020_(EMEA)_04.12.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/4/6/5/img/151465.jpg)
1 |
JANTE/ROUE ARRIERE ORIGINE PIAGGIO 350-400 MP3 2018 SPORT VERSION > -1C003493 Plus d'informationsQuantité requise : 1 |
|||||||||
2 |
1C004381 - PNEU ARRIERE 140/70-14" Plus d'informationsQuantité requise : 1 |
|||||||||
|
2 |
CM319107 REAR TYRE 140 70 14 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/4/4/7/img/90447.jpg)
3 |
DISQUE DE FREIN MAXISCOOTER ORIGINE PIAGGIO 350 MP3 2018>, 500 MP3 2014> ARRIERE -668825 Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
1C003502 - CODEUR COMPTEUR KM Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/3/6/img/68436.jpg)
5 |
VIS BTR TETE BOMBEE (6X20) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -667152 Plus d'informationsQuantité requise : 10 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/0/img/67350.jpg)
6 |
VALVE TUBELESS ORIGINE PIAGGIO COMMUN A LA GAMME -597679 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/5/5/img/65355.jpg)
7 |
GOUPILLE SECURITE ECROU DE ROUE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME SCOOTER ET MAXISCOOTER -012789 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/8/9/6/5/0/img/189650.jpg)
8 |
CAGE FIXATION ECROU DE ROUE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME SCOOTER ET MAXISCOOTER -1C004746 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/3/5/img/67035.jpg)
9 |
ECROU (M16) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -563728 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/4/6/img/67346.jpg)
10 |
ENTRETOISE (17X25X8.4) DE ROUE ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125 A 500 CC -597528 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/0/8/9/img/90089.JPG)
11 |
666659 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/9/8/5/7/9/img/198579.jpg)
12 |
CAPTEUR DE FREIN ARRIERE ABS ORIGINE PIAGGIO 125-300 GTS 2016>/400-530 MP3 2022> PORTER E4 2010> -1D003828 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/0/6/6/8/img/120668.jpg)
12 |
CAPTEUR ABS FREIN ARRIERE ORIGINE PIAGGIO 300-350-400-500 MP3 2015>, PORTER E4 2010> -B000526 Plus d'informationsQuantité requise : 1 |
|||||||||
|
13 |
1C001499 - VIS Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/5/3/8/img/90538.jpg)
14 |
RONDELLE PLATE (6X8.5X.05) ORRIGINE PIAGGIO COMMUN A LA GAMME -669282 Plus d'informationsQuantité requise : 1 |
|||||||||
