Eclatés de véhicule - PIAGGIO MP3 350 MAXI Sport E4 ABS 2018-2020 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

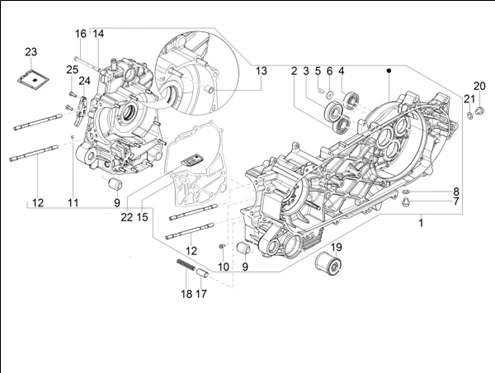

Moteur : 01.05 CARTER MOTEUR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1225/MP3_350_MAXI_Sport_E4_ABS_2018-2020_(EMEA)_01.05.png)
1 |
CARTER 1- CAT. ORIGINE PIAGGIO 350 BEVERLY 06/2020< -1A01675101 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1A01675102 - CARTER COMPLET 2E CAT. Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
CARTER 1- CAT. ORIGINE PIAGGIO 350 BEVERLY 06/2020< -1A01675101 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/0/8/2/img/69082.jpg)
2 |
ROULEMENT (20X47X14) DE REDUCTEUR (EX833701) ORIGINE PIAGGIO COMMUN A LA GAMME -1A024412R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/6/2/6/img/94626.jpg)
3 |
ROULEMENT (20X52X15) CARTER ORIGINE PIAGGIO 350-400 MP3, BEVERLY 2013> -B015269 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/9/9/img/68899.jpg)
4 |
ROULEMENT (15X42X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -83018R Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
VIS BTR TETE FRAISEE (6X8) ORIGINE PIAGGIO COMMUN A LA GAMME -B013608 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/5/0/8/img/70508.jpg)
6 |
RONDELLE CARTER MOTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -873905 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/4/7/5/8/img/204758.jpg)
7 |
BOUCHON DE VIDANGE ORIGINE PIAGGIO 350-400 MP3, BEVERLY, X10/GILERA 50 SMT/DERBI 50 SENDA /APRILIA 50 RS -1A021939 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/3/8/3/img/151383.jpg)
8 |
RONDELLE PLATE (10,5X17X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -1A011500 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/2/1/img/72621.jpg)
8 |
RONDELLE (10,5X17X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP9150472 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/7/0/4/img/66704.jpg)
9 |
SILENTBLOC DE CARTER MOTEUR ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER ET MAXISCOOTER -486081 Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
B015068 - GICLEUR Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
B015069 - GICLEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/2/5/img/109025.jpg)
12 |
GOUJON DE CYLINDRE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 250-300 CC -1A003628R Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/9/6/img/72696.jpg)
13 |
DOUILLE DE CENTRAGE (9,5X15) CARTER ORIGINE PIAGGIO COMMUN ALA GAMME -B015956 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/9/7/img/72697.jpg)
14 |
PION DE CENTRAGE (11X10) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -B015957 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/6/4/0/img/94640.jpg)
15 |
JOINT DEMI CARTER ORIGINE PIAGGIO 350-400 MP3, BERVERLY 2013> -B015425 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/5/img/72705.jpg)
16 |
VIS BRIDE TH (6X60) ORIGINE PIAGGIO COMMUN A LA GAMME -B016425 Plus d'informationsQuantité requise : 12 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/6/4/img/68864.jpg)
17 |
VALVE DE PRESSION HUILE ORIGINE PIAGGIO COMMUN A LA GAMME -829661 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/8/6/img/66686.jpg)
18 |
RESSORT CARTER HUILE ORIGINE PIAGGIO COMMUN A LA GAMME -485655 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/1/0/6/4/9/img/210649.jpg)
19 |
FILTRE A HUILE MAXISCOOTER ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA ATLANTIC, SR MAX/GILERA NEXUS -1A022356 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
FILTRE A HUILE MAXISCOOTER ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA ATLANTIC, SR MAX/GILERA NEXUS -1A022356 Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
BOUCHON DE VIDANGE ORIGINE PIAGGIO 350-400 MP3, BEVERLY, X10/GILERA 50 SMT/DERBI 50 SENDA /APRILIA 50 RS -1A021939 Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
RONDELLE (10,5X17X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP9150472 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
877704 - SUPPORT LAMELLES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/3/2/7/4/img/93274.jpg)
23 |
FILTRE A HUILE ADMISSION ORIGINE PIAGGIO 350-400 BEVERLY, MP3 2012> -877822 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
B015581 - DOIGT Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
B017296 - VIS Plus d'informationsQuantité requise : 2 |
