Eclatés de véhicule - PIAGGIO MP3 350 MAXI Sport E4 ABS 2018-2020 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

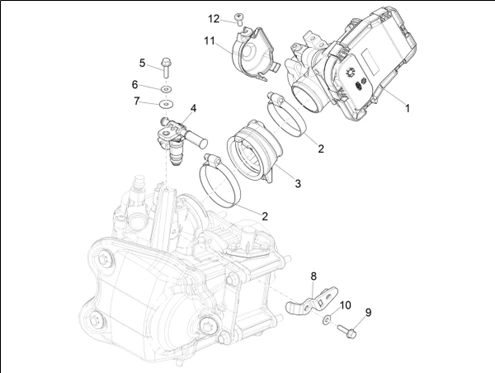

Moteur : 01.36 BOÎTIER PAPILLON - INJECTEUR - RACCORD D'ADMISSION
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1225/MP3_350_MAXI_Sport_E4_ABS_2018-2020_(EMEA)_01.36.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/1/0/6/7/4/img/210674.jpg)
1 |
BOITIER PAPILLON AVEC CENTRALE ELECTRONIQUE ORIGINE PIAGGIO 350 MP3 -CM2798057 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/5/5/6/img/111556.jpg)
2 |
COLLIER SERRAGE TUBE 40-60 ORIGINE PIAGGIO COMMUN A LA GAMME -614188 Plus d'informationsQuantité requise : 2 |
||||||
3 |
880460 - MANCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/4/1/1/img/70411.jpg)
4 |
INJECTEUR MAXISCOOTER ORIGINE PIAGGIO 350-400-500 MP3, BEVERLY, 350-500 X10/GILERA 500 FUOCO, 800 GP /APRILIA 850 SRV, MANA, 400-500 SCARABEO -8720235 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
1A007502 - VIS PARKER Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
RONDELLE PLATE (5X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -828583 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
013754 - RONDELLE S01375400 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
1B005686 - PATTE Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1A007502 - VIS PARKER Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
RONDELLE PLATE (5X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -828583 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
B014403 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/8/3/img/65383.jpg)
12 |
VIS CRUCIFORME (5X12) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -015585 Plus d'informationsQuantité requise : 1 |
