Eclatés de véhicule - PIAGGIO MP3 350 MAXI Sport E4 ABS 2018-2020 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

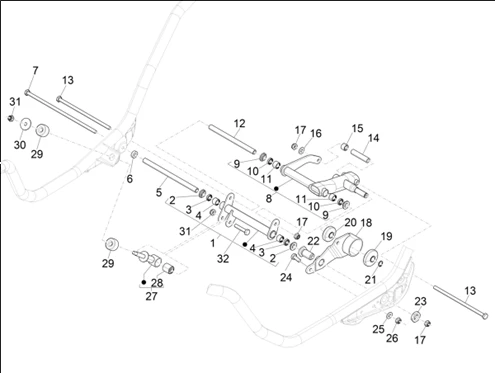

Suspensions - roues : 04.01 BRAS OSCILLANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1225/MP3_350_MAXI_Sport_E4_ABS_2018-2020_(EMEA)_04.01.png)
1 |
1C0045035 BRAS OSCILLANT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/3/5/img/67335.jpg)
2 |
DOUILLE/JOINT ARTICULATION BRAS OSCILLANT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER ET MAXISCOOTER -597317 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/5/0/8/img/127508.jpg)
3 |
BAGUE ETANCHEITE BRAS OSCILLANT ORIGINE PIAGGIO 125 LIBERTY, SPRNT, PRIMAVERA 2015>, 350-400 MP3 2018>, 50 ZIP 2018> -1C001341 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/0/4/img/67004.jpg)
4 |
CAGE A AIGUILLES DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA SPORT-CITY, SR MAX/GILERA NEXUS, RUNNER -56127R Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/5/6/5/img/95565.jpg)
5 |
ENTRETOISE DE BRAS OSCILLANT (L.235,5) ORIGINE PIAGGIO 300-350 MP3 2018>, 350 BEVERLY 2012>, 125-350 X10 2012> -CM067809 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/4/3/3/img/90433.jpg)
6 |
ENTRETOISE (10X22X7.5) ORIGINE PIAGGIO COMMUN A LA GAMME -668718 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/2/3/7/img/90237.jpg)
7 |
AXE/VIS BRAS OSCILLANT (10X300) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER 125-300-310-350-400-500 BEVERLY,MP3,X10,MEDLEY- 667441 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/4/5/1/img/151451.jpg)
8 |
BRAS OSCILLANT COTE MOTEUR ORIGINE PIAGGIO 350-400 MP3 2018> -1C0037214 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
DOUILLE/JOINT ARTICULATION BRAS OSCILLANT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER ET MAXISCOOTER -597317 Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
BAGUE ETANCHEITE BRAS OSCILLANT ORIGINE PIAGGIO 125 LIBERTY, SPRNT, PRIMAVERA 2015>, 350-400 MP3 2018>, 50 ZIP 2018> -1C001341 Plus d'informationsQuantité requise : 2 |
||||||
|
11 |
CAGE A AIGUILLES DE BRAS OSCILLANT ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA SPORT-CITY, SR MAX/GILERA NEXUS, RUNNER -56127R Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/5/6/3/img/95563.jpg)
12 |
ENTRETOISE DE BRAS OSCILLANT (198MM) ORIGINE PIAGGIO 125 X10, 350 MP3, X10, BEVERLY, 300 MP3 -CM067807 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
667827 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
1C003799 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
657451 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/8/9/img/65789.jpg)
16 |
RONDELLE PLATE (10.3X22X2.5) ORIGINE PIAGGIO COMMUN A LA GAMME -178790 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/5/img/63765.jpg)
17 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/4/5/3/img/151453.jpg)
18 |
PATTE SUPPORT SILENTBLOC BRAS OSCILLANT ORIGINE PIAGGIO 350-400 MP3 2018> -1C003351 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/9/2/8/2/img/149282.jpg)
19 |
SILENTBLOC MOTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -1C002624 Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
1C003708 - SILENBLOC Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/1/4/img/63814.jpg)
21 |
CLIPS/CIRCLIPS (14.6) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -006416 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
668564 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/6/7/img/67067.jpg)
23 |
ECROU SPECIAL (22X2 H=8) BRAS OSCILLANT ORIGINE PIAGGIO COMMUN A LA GAMME -564611 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
1C000608 - VIS Plus d'informationsQuantité requise : 2 |
||||||
|
25 |
RONDELLE PLATE (10.3X22X2.5) ORIGINE PIAGGIO COMMUN A LA GAMME -178790 Plus d'informationsQuantité requise : 2 |
||||||
|
26 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440 Plus d'informationsQuantité requise : 2 |
||||||
|
27 |
668185 - TIRANT Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
880343 - SILENT BLOC Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/8/1/img/65781.jpg)
29 |
TAMPON BRAS OCSILLANT ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -178149 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/9/1/img/65791.JPG)
30 |
RONDELLE PLATE (10.3X38X3) ORIGINE PIAGGIO COMMUN A LA GAMME-179326 Plus d'informationsQuantité requise : 1 |
||||||
|
31 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -002440 Plus d'informationsQuantité requise : 2 |
||||||
|
32 |
668329 - VIS Plus d'informationsQuantité requise : 1 |
