Eclatés de véhicule - PIAGGIO MP3 350 MAXI Sport E4 ABS 2018-2020 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

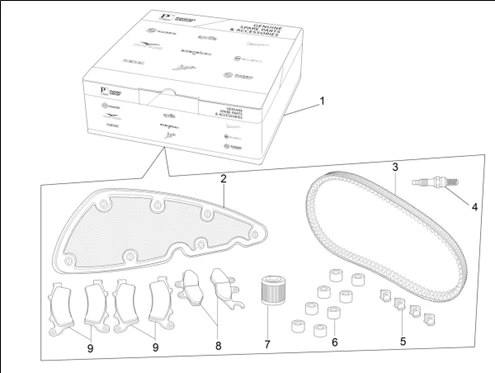

Maintenance : 07.01 COMPLETE WEAR AND MAINTENANCE KIT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1225/MP3_350_MAXI_Sport_E4_ABS_2018-2020_(EMEA)_07.01.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/7/0/7/1/img/157071.jpg)
1 |
KIT ENTRETIEN MAXISCOOTER ORIGINE PIAGGIO 350 MP3 MAXI SPORT 2018> (AVEC PLAQUETTES DE FREIN) -1R000371 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/8/7/4/9/img/158749.jpg)
2 |
ELEMENT/MOUSSE DE FILTRE A AIR (PREMIUM) MAXISCOOTER ORIGINE PIAGGIO 350 MP3 2018>, 350 BEVERLY 2013>, 350 X10 2012> -8800010P Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/2/8/4/5/img/92845.jpg)
3 |
COURROIE MAXISCOOTER ORIGINE PIAGGIO 350 MP3 2018>, X10 2012>, 350 BEVERLY 2012> -83025R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/7/9/img/68879.jpg)
4 |
BOUGIE CR7EKB ORIGINE PIAGGIO 500 MP3 GILERA NEXUS 2006> -829981 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/5/8/8/img/94588.jpg)
5 |
GUIDE/PATIN DE VARIATEUR ORIGINE PIAGGIO 350-400 MP3 2018>, X10, BEVERLY 2012>VENDU A L'UNITE -B014584 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/4/5/6/1/img/94561.jpg)
6 |
GALET/ROULEAU ORIGINE PIAGGIO 350 MP3 2018>, 350 BEVERLY 2012>, 350 X10 2012> (VENDU A L'UNITE) -B014273 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/1/0/6/4/9/img/210649.jpg)
7 |
FILTRE A HUILE MAXISCOOTER ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA ATLANTIC, SR MAX/GILERA NEXUS -1A022356 Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
FILTRE A HUILE MAXISCOOTER ORIGINE PIAGGIO 125-250-300 X7, X8, X-EVO, X9, X10, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, VESPA PRIMAVERA/APRILIA ATLANTIC, SR MAX/GILERA NEXUS -1A022356 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/3/8/8/img/68388.jpg)
8 |
PLAQUETTE DE FREIN ORIGINE PIAGGIO 125-350-500 X10 AR, 125-300-350-400 BEVERLY AR, 125-300 MP3 YOURBAN AR, 300 MP3 2015> AR, 350 MP3 2018> AR, 400 MP3 2020>, 530 AR -665842 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/5/4/2/4/img/205424.jpg)
9 |
JEU PLAQUETTE DE FREIN AVANT ORIGINE PIAGGIO 300-350-400-500-530 MP3 2018> -1C003813 Plus d'informationsQuantité requise : 2 |
