Eclatés de véhicule - PIAGGIO MP3 300 YOUrban LT ERL 2011-2012
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

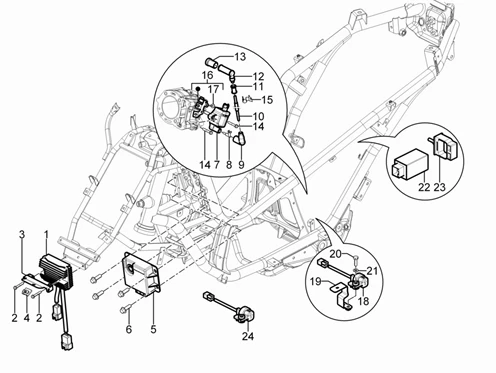

Installation électrique : 06.06 RÉGULATEURS DE TENSION - CENTRALES ELECTRONIQUES - BOBINE H.T.
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/20/MP3_300_YOUrban_LT_ERL_2011-2012_06.06.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/9/4/0/img/67940.jpg)
1 |
REGULATEUR ORIGINE PIAGGIO 125-300 MP3 YOURBAN 2012>, VESPA GTS 2009>, MP3 2011>, BEVERLY 2010>, 125 LIBERTY 2011>, 500 MP3 2015>/APRILIA 300 ATLANTIC 2010> -641709 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/5/img/72725.jpg)
2 |
VIS BRIDE TH (6X30) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -B016792 Plus d'informationsQuantité requise : 2 |
|||||||||
3 |
642311 - SUPPORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
641769 - RESSORT Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/9/5/2/img/85952.jpg)
5 |
CENTRALE ELECTRONIQUE PARKING ORIGINE PIAGGIO 125-250-300-400-500 MP3 2008>2014 /GILERA 500 FUOCO 2007> -1D003916 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/0/6/img/72706.jpg)
6 |
VIS BRIDE TH (6X14) ORIGINE PIAGGIO COMMUN A LA GAMME -B016426 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/9/4/7/img/67947.jpg)
7 |
BOBINE ALLUMAGE ORIGINE PIAGGIO 125 FLY3 SOUPAPES, LIBERTY 3 SOUPAPES, VESPA LX 3 SOUPAPES, 125-350 YOURBAN, BEVERLY, X-10, V7, V9, V85 2017> -641901 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/9/4/2/img/67942.jpg)
8 |
INSERT ANTIPARASITE ORIGINE PIAGGIO 125 MP3 2007>, BEVERLY 2005>, X8 2004>, X9 2003>, X10 2012>, X-EVO 2007>, VESPA GTS 2007>/GILERA 125 NEXUS 2007>, RUNNER 4T 2005>/APRILIA 125 ATLANTIC -1A024520 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/9/0/3/img/67903.jpg)
9 |
ISOLANT BOBINE HAUTE TENSION ORIGINE PIAGGIO COMMUN A LA GAMME -641040 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/6/8/img/65668.jpg)
10 |
CABLE HAUTE TENSION ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -080341 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/4/4/img/67044.JPG)
11 |
563989 - PASSE CABLE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/6/9/img/70969.jpg)
12 |
ANTIPARASITE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MAXISCOOTER -969348 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/9/3/7/img/67937.jpg)
13 |
CAPUCHON/PROTECTION ANTIPARASITE ORIGINE PIAGGIO COMMUN A LA GAMME -641643 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/0/img/72720.jpg)
14 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME/KICK DERBI 50 SENDA -B016774 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/6/6/img/66366.jpg)
14 |
VIS (6X25) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME (VIS DE KICK SMT, RCR, SX, RX) -414837- Plus d'informationsQuantité requise : 2 |
|||||||||
|
15 |
B013022 - COLLIER Plus d'informationsQuantité requise : 1 |
|||||||||
|
16 |
B014673 - PLAQUE SUPPORT TUYAU Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/8/0/3/6/img/78036.jpg)
17 |
TAMPON CAOUTCHOUC ORIGINE PIAGGIO COMMUN A LA GAMME -299071 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/9/6/9/img/67969.jpg)
18 |
CAPTEUR ANTI-BASCULEMENT ORIGINE APRILIA 660 TUAREG , MOTO GUZZI V85TT -642248 Plus d'informationsQuantité requise : 1 |
|||||||||
|
19 |
642553 - PLAQUE POUR SENSOR Plus d'informationsQuantité requise : 1 |
|||||||||
|
19 |
642672 - PLAQUE POUR SENSOR Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/9/img/65639.jpg)
20 |
VIS TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031088 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
21 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/8/7/1/img/67871.jpg)
22 |
CENTRALE CLIGNOTANTE ORIGINE PIAGGIO 125-250-400 X-EVO, 125-250-300-400-500 MP3, 125-350-500 X10, 250-500 BEVERLY, 125-300 YOURBAN/GILERA 500 FUOCO/APRILIA 850 SRV -1D001391R Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/4/6/img/66246.jpg)
23 |
SUPPORT ELASTIQUE CENTRALE ORIGINE PIAGGIO COMMUN A LA GAMME -291017 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/8/7/9/img/85879.jpg)
24 |
CONTACTEUR FIN DE COURSE ( POUR VERROUILLAGE DE SUSPENSION) ORIGINE PIAGGIO 125-250-400 MP3 2007>, 125-300 YOURBAN 2012>, 350 MP3 2018>, 300-500 MP3 2010>/GILERA 500 FUOCO 2007> Plus d'informationsQuantité requise : 1 |
|||||||||
