Eclatés de véhicule - PIAGGIO MP3 300 YOUrban LT ERL 2011-2012
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

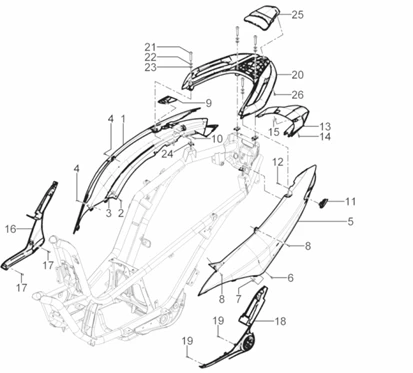

Châssis - parties plastiques - carrosseries : 02.32 COUVERTURES LATERALES - SPOILER
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/20/MP3_300_YOUrban_LT_ERL_2011-2012_02.32.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/8/0/img/89780.jpg)
1 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE BRUT A PEINDRE -657381 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/8/1/img/89781.jpg)
1 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE BLANC LUNA 544 -65738100BR Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/8/2/img/89782.jpg)
1 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE BLANC 566 -65738100BT Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/8/3/img/89783.jpg)
1 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE 2011>2016 GRIS 713/B -65738160EV Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/8/4/img/89784.jpg)
1 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 300 YOURBAN 2012> GRIS 742/B -65738160EZ- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/8/5/img/89785.jpg)
1 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE 2011>2016 GRIS 755/B -65738100H2 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/8/6/img/89786.jpg)
1 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE NOIR COSMO 98/A -65738100XN2 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/8/7/img/89787.jpg)
1 |
AILE/FLANC ARRIERE DROITE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE ROUGE 854/A -65738100XR7 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/9/img/73359.jpg)
2 |
VIS TORX (4.2X21.5) TARAUD DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178604 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
3 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/7/img/73357.jpg)
4 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/7/2/img/89772.jpg)
5 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE BRUT A PEINDRE -657380 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/7/3/img/89773.jpg)
5 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE BLANC LUNA 544 -65738000BR Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/6/5/8/9/img/146589.jpg)
5 |
AILE ARRIERE GAUCHE ORIGINE PIAGGIO 125-300 YOURBAN BLANC 566 -65738000BT- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/7/5/img/89775.jpg)
5 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 125-300 YOURBAN GRIS 713/B -65738000EV Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/7/6/img/89776.jpg)
5 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE GRIS TITANE 742/B -65738060EZ Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/7/7/img/89777.jpg)
5 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE GRIS 755/B -65738060H2 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/7/8/img/89778.jpg)
5 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE NOIR COSMO 98/A -65738000XN2 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/7/9/img/89779.jpg)
5 |
AILE/FLANC ARRIERE GAUCHE ORIGINE PIAGGIO 125-300 MP3 YOURBAN/HPE ROUGE 854/A -65738000XR7 Plus d'informationsQuantité requise : 1 |
|||||||||
|
6 |
VIS TORX (4.2X21.5) TARAUD DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178604 Plus d'informationsQuantité requise : 1 |
|||||||||
|
7 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 1 |
|||||||||
|
8 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/6/4/6/img/90646.jpg)
9 |
FERMETUTRE DE FEU DROIT ORIGINE PIAGGIO 125-300 YOURBAN 2011>2018 -672141 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
10 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/6/4/5/img/90645.jpg)
11 |
FERMETUTRE DE FEU GAUCHE ORIGINE PIAGGIO 125-300 YOURBAN 2011>2018 -672140 Plus d'informationsQuantité requise : 1 |
|||||||||
|
12 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/9/4/img/89794.jpg)
13 |
FERMETURE ARRIERE BRUTE ORIGINE PIAGGIO 125-300 MP3 YOURBAN 2011>2018/ 300 MP3 HPE 2019> -657385 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/9/5/img/89795.jpg)
13 |
JOINTURE/FERMETURE CENTRALE AILE ARRIERE ORIGINE PIAGGIO 125-300 YOURBAN BLANC LUNA 544 -65738500BR Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/9/6/img/89796.jpg)
13 |
JOINTURE/FERMETURE CENTRALE AILE ARRIERE ORIGINE PIAGGIO 125-300 YOURBAN BLANC 566 -65738500BT Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/9/7/img/89797.jpg)
13 |
JOINTURE/FERMETURE CENTRALE AILE ARRIERE ORIGINE PIAGGIO 125-300 YOURBAN GRIS 713/B -65738500EV Plus d'informationsQuantité requise : 1 |
|||||||||
13 |
JOINTURE/FERMETURE CENTRALE AILE ARRIERE ORIGINE PIAGGIO 125-300 YOURBAN GRIS 712/B -65738500EZ Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/9/9/img/89799.jpg)
13 |
JOINTURE/FERMETURE CENTRALE AILE ARRIERE ORIGINE PIAGGIO 125-300 YOURBAN GRIS 755/B -65738500H2 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/8/0/0/img/89800.jpg)
13 |
JOINTURE/FERMETURE CENTRALE AILE ARRIERE ORIGINE PIAGGIO 125-300 YOURBAN NOIR COSMO 98A -65738500XN2 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/8/0/1/img/89801.jpg)
13 |
JOINTURE/FERMETURE CENTRALE AILE ARRIERE ORIGINE PIAGGIO 125-300 YOURBAN ROUGE 854/A -65738500XR7 Plus d'informationsQuantité requise : 1 |
|||||||||
|
14 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 1 |
|||||||||
|
15 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/6/5/img/89765.jpg)
16 |
DEFLECTEUR SOUS AILE DROITE ORIGINE PIAGGIO 300 MP3 -657377000C Plus d'informationsQuantité requise : 1 |
|||||||||
|
17 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/6/4/img/89764.jpg)
18 |
DEFLECTEUR SOUS AILE GAUCHE ORIGINE PIAGGIO 300 MP3 -657376000C Plus d'informationsQuantité requise : 1 |
|||||||||
|
19 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/9/0/img/89790.jpg)
20 |
POIGNEE DOSSERET PIAGGIO 125-300 YOURBAN BRUT A PEINDRE -657383 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/9/1/img/89791.jpg)
20 |
POIGNEE PASSAGER ARRIERE PIAGGIO 125-300 YOURBAN 2012> NOIR -6573830090 Plus d'informationsQuantité requise : 1 |
|||||||||
|
20 |
POIGNEE DOSSERET ARRIERE PIAGGIO 125-300 YOURBAN -65738300EU Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/5/9/5/img/89595.jpg)
21 |
VIS TORX (8X) ORIGINE PIAGGIO COMMUN A LA GAMME -656894 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/9/img/65349.jpg)
22 |
RONDELLE EVENTAIL ( 8.3X14) ORIGINE PIAGGIO COMMUN A LA GAMME -012540 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
23 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/1/4/img/67114.jpg)
24 |
ECROU TOLE (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -575268 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/9/3/img/89793.jpg)
25 |
COUVERCLE DE POIGNEE PASSAGER ORIGINE PIAGGIO 125-300 YOURBAN -657384000C Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/8/img/73358.jpg)
26 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603 Plus d'informationsQuantité requise : 1 |
|||||||||
