Eclatés de véhicule - PIAGGIO MP3 300 YOUrban LT ERL 2011-2012
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

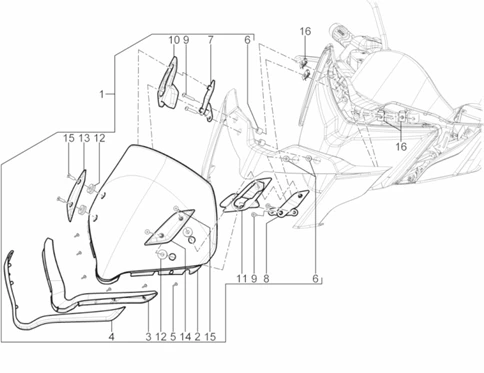

Châssis - parties plastiques - carrosseries : 02.27 PARE-BRISE - GLACES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/20/MP3_300_YOUrban_LT_ERL_2011-2012_02.27.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/9/4/img/90994.jpg)
1 |
PARE BRISE ORIGINE PIAGGIO 125-300 MP3 YOURBAN 2012> (MONTE ORIGINE) -673134 Plus d'informationsQuantité requise : 1 |
||||||
2 |
672010 - KIT PARE BRISE PIAGGIO 125-300 MP3 YOURBAN * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/0/4/9/img/91049.jpg)
3 |
ELEMENT FIXATION DE PARE BRISE ORIGINE PIAGGIO 125-300 MP3 YOURBAN -673253 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/0/2/4/img/91024.jpg)
4 |
PARTIE INFERIIEURE DU PARE BRISE ORIGINE PIAGGIO 125-300 YOURBAN -673216 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
5 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 6 |
||||||
|
6 |
672785 - ENTRETOISE Plus d'informationsQuantité requise : 4 |
||||||
|
7 |
SUPPORT PARE BRISE DRO -672783 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
SUPPORT PARE BRISE GAU -672782 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/1/5/1/6/img/81516.jpg)
9 |
VIS BTR TETE BOMBEE (5X25) ORIGINE PIAGGIO COMMUN A LA GAMME -581176 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/0/8/4/img/91084.jpg)
10 |
PROTECTION DROITE DE FIXATION PARE BRISE ORIGINE PIAGGIO 125-300 YOURBAN -673328 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/0/8/3/img/91083.jpg)
11 |
PROTECTION GAUCHE DE FIXATION PARE BRISE ORIGINE PIAGGIO 125-300 YOURBAN -673327 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/4/1/7/0/img/84170.jpg)
12 |
622009 - PASSE CABLE Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/2/0/img/90920.jpg)
13 |
SUPPORT PARE BRISE DROIT ORIGINE PIAGGIO 125-300 YOURBAN -672997 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/9/1/9/img/90919.jpg)
14 |
SUPPORT PARE BRISE GAUCHE ORIGINE PIAGGIO 125-300 YOURBAN -672996 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/5/1/6/img/68516.jpg)
15 |
VIS BTR TETE FRAISEE (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -825079 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/9/8/img/65998.jpg)
16 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -248419 Plus d'informationsQuantité requise : 4 |
