Eclatés de véhicule - PIAGGIO MP3 300 YOUrban LT ERL 2011-2012
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

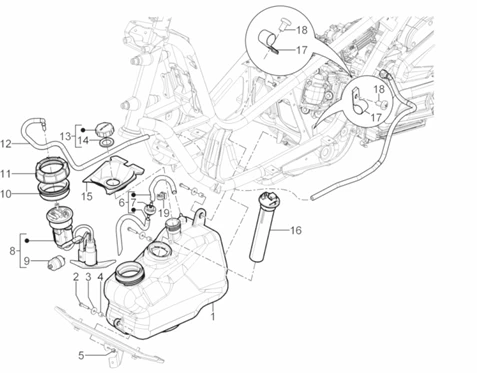

Châssis - parties plastiques - carrosseries : 02.47 RÉSERVOIR CARBURANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/20/MP3_300_YOUrban_LT_ERL_2011-2012_02.47.PNG)
1 |
1B004785 - RESERVOIR Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/5/img/72725.jpg)
2 |
VIS BRIDE TH (6X30) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -B016792 Plus d'informationsQuantité requise : 3 |
|||||||||
|
3 |
268304 - RONDELLE Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/6/1/img/65961.jpg)
4 |
231027 - ENTRETOISE Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/4/3/6/img/111436.jpg)
5 |
ECROU AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -012138 Plus d'informationsQuantité requise : 3 |
|||||||||
|
6 |
672121 - RENIFLARD DE RESERVOIR D'ESSENCE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/9/7/4/img/85974.jpg)
8 |
POMPE ESSENCE ELECTRIQUE ORIGINE PIAGGIO 125-250-300 MP3 2008>, X7 2009>, 250 X-EVO 2007>, 125-300 YOURBAN 2012> -640518 Plus d'informationsQuantité requise : 1 |
|||||||||
|
9 |
639357 - FILTRE POMPE ELECTRIQUE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/1/8/1/img/127181.jpg)
10 |
JOINT DE JAUGE A ESSENCE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -656003 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/3/3/img/67133.jpg)
11 |
ECROU/BAGUE POMPE ORIGINE PIAGGIO COMMUN A LA GAMME -576546 Plus d'informationsQuantité requise : 1 |
|||||||||
|
12 |
657335 - TYAU REFOULEMENT Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/4/4/img/66044.jpg)
13 |
BOUCHON ESSENCE ORIGINE PIAGGIO 50-125-250-300 X7, X8, X-EVO, X9, BEVERLY, MP3, FLY, VESPA GTS VESPA LX, ZIP, TYPHOON, VESPA PRIMAVERA/APRILIA 50-125 SR-MOTARD, SPORT-CITY -259832 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/6/img/66026.jpg)
14 |
JOINT DE BOUCHON ESSENCE ORIGINE PIAGGIO COMMUN A LA GAMME -258160 Plus d'informationsQuantité requise : 1 |
|||||||||
|
15 |
672146 - CUVETTE Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/4/7/img/72947.jpg)
16 |
JAUGE A ESSENCE ORIGINE PIAGGIO 125-250-300-350-400-500 MP3, 125-250-400 X8, X-EVO, 125-250-300 VESPA GTS, X7, 125-300 YOURBAN/GILERZ 125 RUNNER, NEXUS, 500 FUOCO -CM025707 Plus d'informationsQuantité requise : 1 |
|||||||||
|
17 |
598795 - COLLIER Plus d'informationsQuantité requise : 2 |
|||||||||
|
18 |
018509 - VIS Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/9/img/72919.jpg)
19 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203 Plus d'informationsQuantité requise : 1 |
|||||||||
