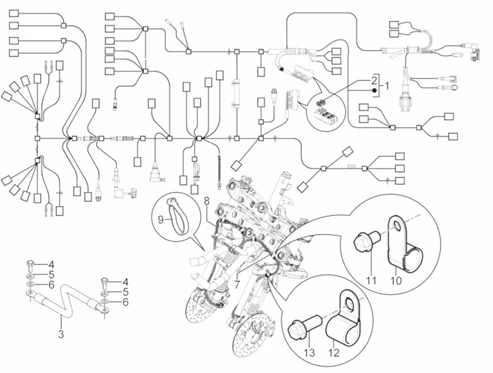

Installation électrique : 06.08 FAISCEAU DE CÂBLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/19/MP3_300_YOUrban_ERL_2011-2015_06.08.PNG)
1 |
642173 - FAISCEAU DE CABLES Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/4/img/95744.jpg)
2 |
FUSIBLE PLAT ENFICHABLE MINI 5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080904 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/5/img/95745.jpg)
2 |
FUSIBLE PLAT ENFICHABLE MINI 7.5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080905 Plus d'informationsQuantité requise : 6 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/6/img/95746.jpg)
2 |
FUSIBLE PLAT ENFICHABLE MINI 10A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080906 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/8/img/95748.jpg)
2 |
FUSIBLE PLAT ENFICHABLE MINI 20A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080908 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/9/img/95749.jpg)
2 |
FUSIBLE PLAT ENFICHABLE MINI 30A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080910 Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
642370 - CABLE Plus d'informationsQuantité requise : 1 |
|||||||||
|
4 |
641204 - BOULON Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
5 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
6 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/3/9/7/img/86397.jpg)
7 |
FAISCEAU DE CABLES ABS DROIT ORIGINE PIAGGIO 125-250-400 MP3 2006>, 300-500 MP3 2010>, 125-300 YOURBAN 2011>/GILERA 500 FUOCO 2007> -642549 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/3/9/8/img/86398.jpg)
8 |
FAISCEAU DE CABLES ABS GAUCHE ORIGINE PIAGGIO 125-250-400 MP3 2006>, 300-500 MP3 2010>, 125-300 YOURBAN 2011>/GILERA 500 FUOCO 2007> -642550 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/1/7/img/66017.jpg)
9 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 4,8X270MM ORIGINE PIAGGIO COMMUN A LA GAMME -257134 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/0/1/img/67101.jpg)
10 |
COLLIER FIXATION CABLAGE OU DURITE ORIGINE PIAGGIO COMMUN A LA GAMME -573918 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/5/9/img/70959.jpg)
11 |
VIS BRIDE TH (6X10) ORIGINE PIAGGIO COMMUN A LA GAMME -969296 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/4/7/7/img/111477.jpg)
12 |
COLLIER FAISCEAU CABLAGE ORIGINE PIAGGIO COMMUN A LA GAMME -D9004461193 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/3/img/72723.jpg)
13 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B016777 Plus d'informationsQuantité requise : 2 |
|||||||||
