Eclatés de véhicule - PIAGGIO MP3 300 YOUrban ERL 2011-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

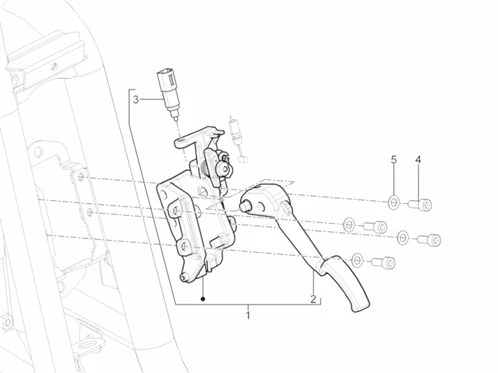

Instalation du freins - transmisisons : 05.05 GROUPE PÉDALES - LEVIERS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/19/MP3_300_YOUrban_ERL_2011-2015_05.05.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/9/5/6/img/86956.jpg)
1 |
LEVIER DE FREIN A MAIN ORIGINE PIAGGIO 125-250-400 MP3 2007>, 300-500 MP3 2010>, 350 MP3 2018>, 125-300 YOURBAN 2012>/GILERA 500 FUOCO 2007> -6494205 Plus d'informationsQuantité requise : 1 |
||||||
2 |
647818 - LEVIER EMBRAYAGE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/8/6/img/67286.jpg)
3 |
CONTACTEUR FEU STOP MAXISCOOTER ORIGINE PIAGGIO 125-250-300-400-500 MP3, BEVERLY, 50 TYPHOON, NRG, 125-250-400 X8, X9, 50-125 FLY, VESPA LX, 125-250-300 VESPA GTS/GILERA 125-250-300 NEXUS -583575 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/3/img/68493.jpg)
4 |
VIS BTR (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -709099 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/4/1/img/63841.jpg)
5 |
RONDELLE ELASTIQUE (6.4X12X0.5) ORIGINE PIAGGIO COMMUN A LA GAMME -006976 Plus d'informationsQuantité requise : 4 |
