Eclatés de véhicule - PIAGGIO MP3 300 YOUrban ERL 2011-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

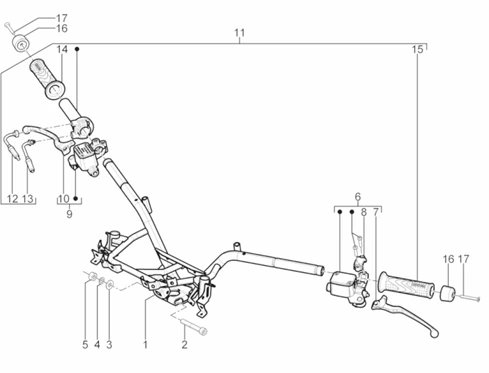

Guidon/direction : 03.06 GUIDON - MAÎTRE CYLINDRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/19/MP3_300_YOUrban_ERL_2011-2015_03.06.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/8/6/6/img/89866.jpg)
1 |
GUIDON ORIGINE PIAGGIO 125-300 YOURBAN 2012> -6575515 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/2/9/4/img/68294.jpg)
2 |
VIS BTR (10X65) ORIGINE PIAGGIO COMMUN A LA GAMME -655554 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/8/9/img/65789.jpg)
3 |
RONDELLE PLATE (10.3X22X2.5) ORIGINE PIAGGIO COMMUN A LA GAMME -178790 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/5/0/img/65350.jpg)
4 |
RONDELLE CRANTEE (10.3X17X2) ORIGINE PIAGGIO COMMUN A LA GAMME -012543 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/7/8/img/65378.jpg)
5 |
ECROU (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -015330 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/5/2/img/95752.jpg)
6 |
MAITRE CYLINDRE DE FREIN GAUCHE ORIGINE PIAGGIO 125I-250-300-400-500 MP3 2008>2014, 125-300 YOURBAN 2011> -CM081205 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/4/3/6/img/67436.jpg)
7 |
LEVIER FREIN MAXISCOOTER ORIGINE PIAGGIO 125-250-400-500 MP3, BEVERLY, X8 2004>2006, X-EVO 2007>/GILERA 50-125 DNA, 125-250-300 NEXUS, 500 FUOCO GAUCHE/DROIT (HENG-TONG) -600475 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/9/0/4/img/82904.jpg)
8 |
PONTET DE MAITRE CYLINDRE DE FREIN ORIGINE PIAGGIO 125-250 X-EVO, X8, X9, 125-250-300-400-500 MP3 -600476 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/8/3/9/img/95839.jpg)
9 |
MAITRE CYLINDRE DE FREIN DROIT ORIGINE PIAGGIO 125-250-300-400-500 MP3 2008>2014, 125-300 YOURBAN 2011> -CM086004 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/6/4/2/img/86642.jpg)
10 |
LEVIER DE FREIN MAXISCOOTER ORIGINE PIAGGIO 125-250-300-400-500 MP3, BEVERLY, 400 X-EVO/GILERA 500 NEXUS, FUOCO DROIT/GAUCHE (BREMBO) -646829 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/8/3/4/img/95834.jpg)
11 |
CABLE/COMMANDE/TRANSMISSION DE GAZ+MANCHON/POIGNEE ORIGINE PIAGGIO 125-300 MP3 YOURBAN -CM085701 Plus d'informationsQuantité requise : 1 |
||||||
12 |
CABLE/COMMANDE/TRANSMISSION FERMETURE DE GAZ ORIGINE PIAGGIO 125-300 YOURBAN -648139 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/0/9/7/img/90097.jpg)
13 |
CABLE/COMMANDE/TRANSMISSION OUVERTURE DE GAZ ORIGINE PIAGGIO 125-300 YOURBAN -666755 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/8/5/img/95785.jpg)
14 |
POIGNEE/REVETEMENT DROITE ORIGINE PIAGGIO 125-250-300-350-400-500 MP3, 125-300-350 BEVERLY, 125-350-500 X10 -CM084202 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/8/4/img/95784.jpg)
15 |
POIGNEE/REVETEMENT GAUCHE ORIGINE PIAGGIO 125-250-300-350-400-500 MP3, 125-300-350 BEVERLY, 125-350-500 X10 -CM084201 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/8/3/9/0/img/88390.jpg)
16 |
EMBOUT DE GUIDON NOIR ORIGINE PIAGGIO 300 MP3 YOURBAN, 125-300 X7/GILERA 500 FUOCO, 125 RUNNER -654515 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/8/4/3/6/img/88436.jpg)
16 |
EMBOUT DE GUIDON CHROME ORIGINE PIAGGIO 125-250-300-400-500 MP3 2008>2014 DROIT OU GAUCHE -654603 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/0/9/2/img/91092.jpg)
16 |
EMBOUT DE GUIDON NOIR ORIGINE PIAGGIO 125-350 X10 2012>, 125 BEVERLY 2010>, 300 YOURBAN 2011>, 300 BEVERLY 2016-2020 ,500 MP3 2011>/GILERA 500 FUOCO 2007> -673339 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/4/3/img/67143.jpg)
17 |
VIS EMBOUT DE GUIDON ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -576836 Plus d'informationsQuantité requise : 2 |
