Eclatés de véhicule - PIAGGIO MP3 300 YOUrban ERL 2011-2015
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

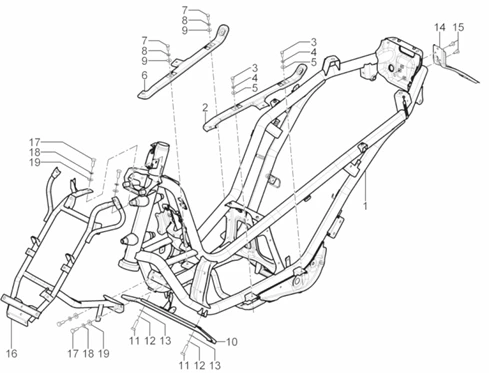

Châssis - parties plastiques - carrosseries : 02.01 CHÂSSIS/COQUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/19/MP3_300_YOUrban_ERL_2011-2015_02.01.PNG)
1 |
6742985 - CHASSIS Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
6573135 - SUPPORT REPOSE PIEDS GAU. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/9/img/65639.jpg)
3 |
VIS TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031088 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
4 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/6/img/65366.jpg)
5 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880 Plus d'informationsQuantité requise : 2 |
||||||
|
6 |
6573145 - SUPPORT REPOSE PIEDS DROITE Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
VIS TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -031088 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880 Plus d'informationsQuantité requise : 2 |
||||||
|
10 |
6573165 - SUPPORT REPOSE PIEDS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/9/img/65649.jpg)
11 |
VIS TH (8X30) ORIGINE PIAGGIO COMMUN A LA GAMME -031122 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/9/img/65349.jpg)
12 |
RONDELLE EVENTAIL ( 8.3X14) ORIGINE PIAGGIO COMMUN A LA GAMME -012540 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/3/img/63773.jpg)
13 |
RONDELLE PLATE (8.4X18X2) ORIGINE PIAGGIO COMMUN A LA GAMME -003038 Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
6573195 - CHASSIS ARR. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.jpg)
15 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/7/2/7/img/89727.jpg)
16 |
CHASSIS AVANT ORIGINE PIAGGIO 125-350 YOURBAN 2012> -6573205 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/4/6/img/65646.jpg)
17 |
VIS TH (8X22) ORIGINE PIAGGIO COMMUN A LA GAMME -031119 Plus d'informationsQuantité requise : 4 |
||||||
|
18 |
RONDELLE EVENTAIL ( 8.3X14) ORIGINE PIAGGIO COMMUN A LA GAMME -012540 Plus d'informationsQuantité requise : 4 |
||||||
|
19 |
RONDELLE PLATE (8.4X18X2) ORIGINE PIAGGIO COMMUN A LA GAMME -003038 Plus d'informationsQuantité requise : 4 |
