Eclatés de véhicule - VESPA VESPA GTS 310 E5+ Super Tech 2026 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

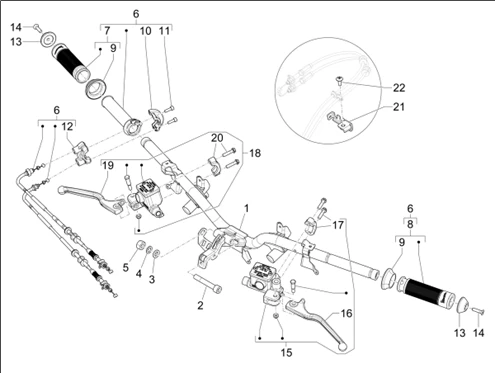

Guidon/direction : 03.06 GUIDON - MAÎTRE CYLINDRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1363/Vespa_GTS_310_E5_Super_Tech_2026_EMEA_03.06.png)
1 |
1B009962R - HANDLEBAR WITH I.P. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/4/5/9/img/90459.jpg)
2 |
VIS BTR (10X65) ORIGINE PIAGGIO COMMUN A LA GAMME -668874 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/0/3/3/6/img/110336.jpg)
3 |
RONDELLE PLATE (10X18X2.5) ORIGINE PIAGGIO COMMUN A LA GAMME -267917 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/5/0/img/65350.jpg)
4 |
RONDELLE CRANTEE (10.3X17X2) ORIGINE PIAGGIO COMMUN A LA GAMME -012543 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/7/8/img/65378.jpg)
5 |
ECROU (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -015330 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
POIGNEE RECOUVREMENT DROITE BLANCHE ORIGINE PIAGGIO 125-300 GTS 2022> -CM3275010000C Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/1/0/5/4/img/201054.jpg)
7 |
POIGNEE RECOUVREMENT DROITE BLANCHE ORIGINE PIAGGIO 125-300 GTS 2022> -CM3275010000C Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/1/0/5/6/img/201056.jpg)
8 |
POIGNEE RECOUVREMENT GAUCHE BLANCHE ORIGINE PIAGGIO 125-300 GTS 2022> -CM3275020000C Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1C007038000XNM - HANDLE RING Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/3/1/4/img/109314.jpg)
10 |
DEMI COLLIER SUPERIEUR DE POIGNEE DE GAZ ORIGINE PIAGGIO COMMUN A LA GAMME -666758 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/8/6/6/1/img/178661.JPG)
11 |
VIS BTR (5X16) ORIGINE PIAGGIO COMMUN A LA GAMME -1C004839 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/2/6/1/img/109261.jpg)
12 |
DEMI COLLIER INFERIEUR DE POIGNEE DE GAZ ORIGINE PIAGGIO COMMUN A LA GAMME -598369 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
VIS BTR TETE FRAISEE (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -830129 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/9/7/img/68897.jpg)
14 |
VIS BTR TETE FRAISEE (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -830129 Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
MAITRE CYLINDRE DE FREIN GAUCHE ORIGINE VESPA GTS 125-300-310 CLASSIC/SUPERSPORT/ SUPERTECH 2022> -CM325802 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/1/0/6/1/img/201061.jpg)
16 |
LEVIER DE FREIN GAUCHE ORIGINE PIAGGIO 125-300-310 GTS 2022> -1C007043 Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
1C007040 - CLAMP WITH SCREWS Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
CM325801 - RIGHT MASTER CYLINDER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/1/0/5/8/img/201058.jpg)
19 |
LEVIER DE FREIN DROIT ORIGINE PIAGGIO 125-300-310 GTS 2022> -1C007042 Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
1C007040 - CLAMP WITH SCREWS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/9/7/8/img/86978.jpg)
21 |
SUPPORT/BRIDE MAINTIENT DE CABLES ORIGINE PIAGGIO 125-250-300 VESPA GTS -649635 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.jpg)
22 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 1 |
