Eclatés de véhicule - VESPA VESPA GTS 310 E5+ Super Tech 2026 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

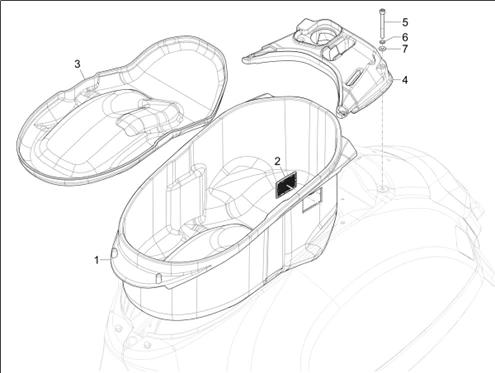

Châssis - parties plastiques - carrosseries : 02.34 LOGEMENT CASQUE - DESSOUS DE SELLE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1363/Vespa_GTS_310_E5_Super_Tech_2026_EMEA_02.34.png)
1 |
1B012062 - COMPART.P-CASQUE Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1D004173 - HELMET COMPARTMENT LIGHT Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
1B012066 - TAPIS DE COFFRE A CASQUE Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
1B0062184 - UNDERSEAT COVER ASSY Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
PLAQUETTE ELASTIQUE ORIGINE PIAGGIO COMMUN A LA GAMME -181351 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/5/img/65345.jpg)
6 |
RONDELLE EVENTAIL (6,6X11X0) ORIGINE PIAGGO COMMUN A LA GAMME -012533 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/2/img/65362.jpg)
7 |
RONDELLE PLATE (6.4X13X1.5) ORIGINE PIAGGIO COMMUN A LA GAMME -013777 Plus d'informationsQuantité requise : 2 |
