Eclatés de véhicule - PIAGGIO MP3 300 YOUrban LT RL - Sport NOABS E4 2017-2018
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

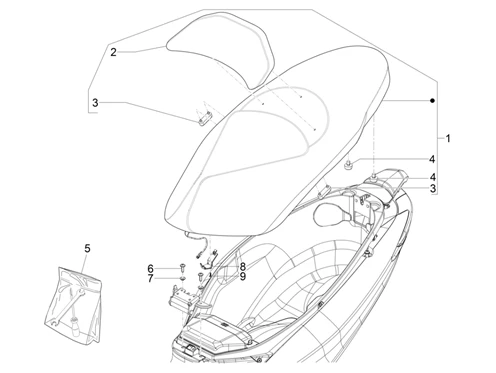

Châssis - parties plastiques - carrosseries : 02.39 SELLE/SIEGES
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/819/MP3_300_YOUrban_LT_RL_-_Sport_NOABS_E4_2017-2018_02.39.png)
1 |
65739000C3 - SELLE NOIR COUTURE ROUGE * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/9/8/0/4/img/89804.jpg)
1 |
SELLE NOIRE ORIGINE PIAGGIO 125-300 YOURBAN -65739000C1 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
SELLE NOIRE ORIGINE PIAGGIO 125-300 YOURBAN -65739000C1 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/5/5/2/img/91552.jpg)
2 |
DOSSIER SIEGE ORIGINE PIAGGIO 300 YOURBAN -67404800C3 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
67404800C1 - DOSSERET Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/9/2/img/66292.jpg)
3 |
TAMPON SELLE ORIGINE PIAGGIO COMMIN A LA GAMME -296456 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/5/7/img/67157.jpg)
4 |
TAMPON DE SELLE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -577492 Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
667049 - TROUSSE A OUTIL Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/7/img/73367.jpg)
6 |
VIS TORX (6X22) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179302 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/8/8/img/68888.jpg)
7 |
DOUILLE EN T (D5) MOLETEE CENTRAGE BOITE A AIR ORIGINE PIAGGIO COMMUN A LA GAMME -830056 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
672145 - COUVERCLE CABLES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
9 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 1 |
