Eclatés de véhicule - PIAGGIO MP3 300 YOUrban LT RL - Sport NOABS E4 2017-2018
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

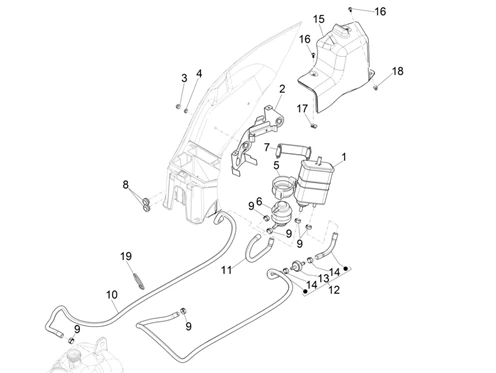

Châssis - parties plastiques - carrosseries : 02.61 SYSTÈME ANTI-ÉVAPORATION
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/819/MP3_300_YOUrban_LT_RL_-_Sport_NOABS_E4_2017-2018_02.61.png)
1 |
1B0045715 - CANISTER Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
673544 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/8/7/img/66187.jpg)
3 |
ECROU (M6) ECHAPPEMENT ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 50 CC -288245 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
4 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
576454 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
CM028207 - SOUPAPE ROLL-OVER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/8/9/img/67289.jpg)
7 |
SANGLE ORIGINE PIAGGIO COMMUN A LA GAMME -583921 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/8/7/img/68487.jpg)
8 |
PASSE CABLE ORIGINE PIAGGIO COMMUN A LA GAMME -702195 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/7/5/img/72875.jpg)
9 |
COLLIER (14.5MM) SERRAGE TUBE ORIGINE PIAGGIO COMMUN A LA GAMME -CM001914 Plus d'informationsQuantité requise : 6 |
||||||
|
10 |
CM177910 - TUYAU Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
CM183335 - TUYAU Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
1B004865 - TUBE Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
CM179005 - CLAPET SURETE Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
COLLIER (14.5MM) SERRAGE TUBE ORIGINE PIAGGIO COMMUN A LA GAMME -CM001914 Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
673547 - COUVRE CANISTER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/8/img/73358.jpg)
16 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
17 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/1/9/img/109019.jpg)
18 |
AGRAPHE/CHEVILLE A EXPENSION ORIGINE PIAGGIO COMMUN A LA GAMME -157716 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
19 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 1 |
