Eclatés de véhicule - PIAGGIO MP3 300 YOUrban LT RL - Sport NOABS E4 2017-2018
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

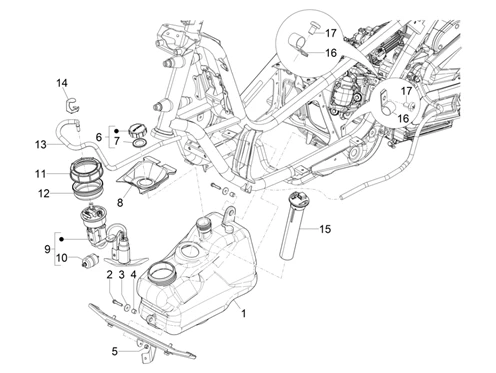

Châssis - parties plastiques - carrosseries : 02.47 RÉSERVOIR CARBURANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/819/MP3_300_YOUrban_LT_RL_-_Sport_NOABS_E4_2017-2018_02.47.png)
1 |
1B004785 - RESERVOIR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/5/img/72725.jpg)
2 |
VIS BRIDE TH (6X30) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -B016792 Plus d'informationsQuantité requise : 3 |
||||||
|
3 |
268304 - RONDELLE Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/6/1/img/65961.jpg)
4 |
231027 - ENTRETOISE Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/4/3/6/img/111436.jpg)
5 |
ECROU AUTOBLOQUANT/NYLSTOP (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -012138 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/3/0/8/img/68308.jpg)
6 |
BOUCHON RESERVOIR ESSENCE ORIGINE PIAGGIO COMMUN A LA GAMME -656022 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/3/0/7/img/68307.jpg)
7 |
JOINT BOUCHON DE RESERVOIR ORIGINE PIAGGIO COMMUN A LA GAMME -656021 Plus d'informationsQuantité requise : 1 |
||||||
|
8 |
672146 - CUVETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/5/2/1/img/86521.jpg)
9 |
POMPE ESSENCE ELECTRIQUE ORIGINE PIAGGIO 125-250-300 MP3 2008>, X7 2009>, 250 X-EVO 2007>, 125-300 YOURBAN 2012> -643035 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
639357 - FILTRE POMPE ELECTRIQUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/1/3/3/img/67133.jpg)
11 |
ECROU/BAGUE POMPE ORIGINE PIAGGIO COMMUN A LA GAMME -576546 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/1/8/1/img/127181.jpg)
12 |
JOINT DE JAUGE A ESSENCE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -656003 Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
1B004775R - TUYAU CARBURANT Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
1B004354 - PATTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/0/1/7/8/1/img/201781.jpg)
15 |
JAUGE A ESSENCE ORIGINE PIAGGIO 125-250-300-350-400-500 MP3, 125-250-400 X8, X-EVO, 125-250-300 VESPA GTS, X7, 125-300 YOURBAN/GILERZ 125 RUNNER, NEXUS, 500 FUOCO -CM0257073 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
JAUGE A ESSENCE ORIGINE PIAGGIO 125-250-300-350-400-500 MP3, 125-250-400 X8, X-EVO, 125-250-300 VESPA GTS, X7, 125-300 YOURBAN/GILERZ 125 RUNNER, NEXUS, 500 FUOCO -CM0257073 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
675510 - COLLIER Plus d'informationsQuantité requise : 2 |
||||||
|
17 |
018509 - VIS Plus d'informationsQuantité requise : 2 |
