Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTANE STANDARD 1000 Porter Up-Date 2009-2010
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

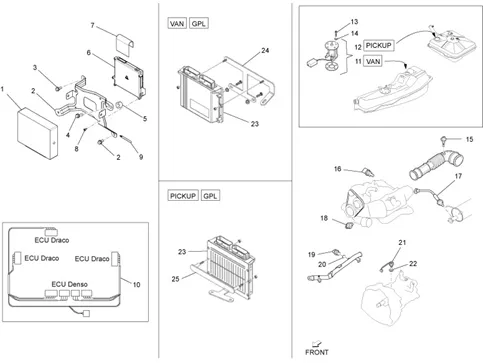

Circuit électrique : 06.07 BOÎTIERS ÉLECTRONIQUES - CAPTEURS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/994/Porter_Up-Date_2009-2010_06.07.png)
1 |
8956087537000 - BLOC.ELECTRON More informationQuantity required : 1 |
||||||
|
2 |
646401 - SUPPORT More informationQuantity required : 1 |
||||||
|
3 |
9165140616000 - BOULON More informationQuantity required : 2 |
||||||
|
4 |
9165160625000 BOLT More informationQuantity required : 1 |
||||||
|
5 |
615315 EPAISSEUR More informationQuantity required : 1 |
||||||
|
6 |
CENTRE ELECTRONIC ECU OEM PIAGGIO PORTER UP DATE 2009 > 2010-651999 More informationQuantity required : 1 |
||||||
|
7 |
646404 - PROTECTION (EURO 4) More informationQuantity required : 1 |
||||||
|
8 |
646403 SCREW More informationQuantity required : 3 |
||||||
|
9 |
646405 COPRIFILO More informationQuantity required : 1 |
||||||
|
10 |
646108 FAISC. DE CABLES More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/8/0/6/3/img/118063.jpg)
11 |
JAUGE A FUEL OEM PIAGGIO PORTER VAN 1992 > 2013/04-B023072 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/7/5/7/7/img/117577.jpg)
12 |
JAUGE A FUEL OEM PIAGGIO PORTER PICK-UP 1992 > 2009-B023071 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/0/img/65630.jpg)
13 |
SCREW TH (4X12) OEM PIAGGIO COMMON A LA RANGE-031027 More informationQuantity required : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/4/img/65414.jpg)
14 |
WASHER (4, 2X7, 6X0, 9) OEM PIAGGIO COMMON A LA RANGE-016404 More informationQuantity required : 5 |
||||||
|
15 |
8942487703000 SONDE More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/1/3/8/6/img/121386.jpg)
16 |
SENSOR/SONDE TEMPERATURE WATER (3 FILS) (CONNECTION FORME TRIANGLE) OEM PIAGGIO PORTER UP DATE 2009 > 2010-8942287102000 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/3/3/9/1/img/123391.jpg)
17 |
SONDE LAMBDA OEM PIAGGIO PORTER ON SILENCER 2009 > (FICHE 4 FILS)-8946587505000 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/9/3/6/3/img/119363.jpg)
18 |
CONTACTEUR/MANO OF PRESSURE OIL OEM PIAGGIO PORTER 1992 > 2010-8353087103000 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/2/1/4/8/img/122148.jpg)
19 |
SENSOR/SONDE DECLANCHEMENT VENTILATEUR BLACK OU JAUNE WITH 2 COSSES D18 OEM PIAGGIO PORTER 2000 > 2009-8343087540000 More informationQuantity required : 1 |
||||||
|
20 |
644377 - SEGMENT More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/1/0/8/3/img/121083.jpg)
21 |
CONTACTEUR DE LAMP DE RECUL OEM PIAGGIO PORTER 1992 > 2009, CARGO 1998 > 2005-8421097501000 More informationQuantity required : 1 |
||||||
|
22 |
D9004430186 - JOINT More informationQuantity required : 2 |
||||||
|
23 |
659739 - CENTRALE More informationQuantity required : 1 |
||||||
|
24 |
660653 - SUPPORT More informationQuantity required : 1 |
||||||
|
25 |
659740 BRACKET More informationQuantity required : 1 |
