Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 1000 Porter Maxxi Multitech E6 2015-2016
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

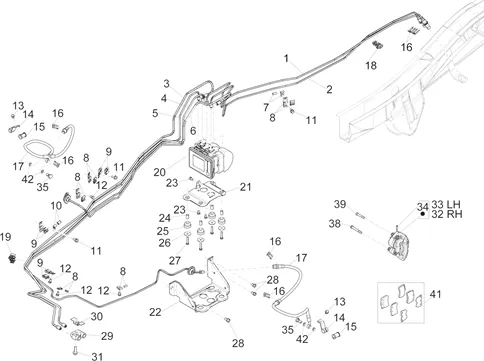

Instalation du freins - transmisisons : 05.03 TUYAUS DU FREINS - ETRIERS DE FREIN II
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/697/Porter_Maxxi_Multitech_E6_2015-2016_05.03.PNG)
7 |
D9622130705 CLAMP More informationQuantity required : 1 |
||||||
|
8 |
D9004461468 - CLIPS More informationQuantity required : 5 |
||||||
|
11 |
D9165260616 - BOULON More informationQuantity required : 3 |
||||||
|
11 |
D9165260616 - BOULON More informationQuantity required : 3 |
||||||
|
12 |
|
||||||
|
13 |
D9165160610 BOLT More informationQuantity required : 2 |
||||||
|
14 |
D9004461432 CLIPS More informationQuantity required : 2 |
||||||
|
15 |
D9004540022 BUFFER More informationQuantity required : 2 |
||||||
|
16 |
B005354 CLAMP More informationQuantity required : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/6/4/0/3/img/116403.jpg)
17 |
HOSE/FLEXIBLE/HOSE OF BRAKE FRONT OEM PIAGGIO PORTER 1998 > 2020-B007247 More informationQuantity required : 2 |
||||||
|
18 |
B007118 BRACKET More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/3/7/img/65637.jpg)
23 |
SCREW TH (6X12) OEM PIAGGIO COMMON A LA RANGE-031086 More informationQuantity required : 2 |
||||||
|
26 |
016667 WASHER More informationQuantity required : 4 |
||||||
|
27 |
030052-SCREW S03005200 More informationQuantity required : 4 |
||||||
|
28 |
D9161160816 BOLT More informationQuantity required : 3 |
||||||
|
30 |
D5515287Z01 BRACKET More informationQuantity required : 1 |
||||||
|
31 |
D9165160830 BOLT More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/2/3/6/8/img/122368.jpg)
32 |
CALIPER BRAKE FRONT RIGHT OEM PIAGGIO PORTER 2020 <-658278 More informationQuantity required : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/1/7/1/6/img/121716.jpg)
33 |
BRAKE CALIPER FRONT LEFT OEM PIAGGIO PORTER 2020 <-658279 More informationQuantity required : 1 |
||||||
|
34 |
4754787206000 CAP More informationQuantity required : 2 |
||||||
|
35 |
264454 - RACCORD More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/6/2/7/img/111627.jpg)
38 |
SCREW FLANGE TH (10X71) OEM PIAGGIO COMMON A LA RANGE-264450 More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/9/4/4/img/111944.jpg)
39 |
SCREW TH (9X55) MOUNTING BRAKE CALIPER OEM PIAGGIO PORTER 2020 < 9004101534000 More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/1/0/9/4/img/121094.jpg)
41 |
SET PLAQUETTES FRONT (4 PLAQUETTES) OEM PIAGGIO PORTER FUEL-DIESEL 2020 <-0449187503000 More informationQuantity required : 1 |
||||||
|
42 |
9004430236000 GASKET More informationQuantity required : 4 |
