Vehicle Exploded View - PIAGGIO VU PORTER ESSENCE/GPL/MÉTHANE MAXXI 1000 Porter Maxxi Multitech E6 2015-2016
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/brand/piaggio-vu.jpg)

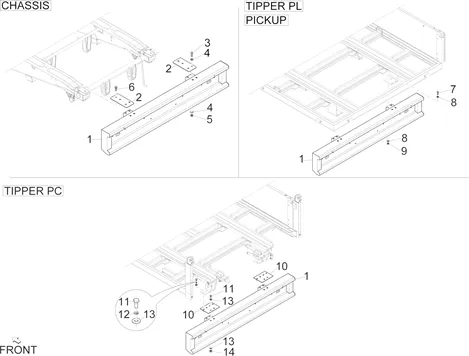

Châssis - parties plastiques - carrosseries : 02.31 COUVERCLE ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/697/Porter_Maxxi_Multitech_E6_2015-2016_02.31.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/5/1/8/0/img/135180.jpg)
1 |
PROTECTOR-CHOCS REAR OEM PIAGGIO PORTER MAXXI 2009 > 2020 (COMPLETE WITH FEUX)-1E001666 More informationQuantity required : 1 |
||||||
2 |
B000381 PLATE More informationQuantity required : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/6/5/1/img/65651.jpg)
3 |
SCREW TH (10X30) OEM PIAGGIOCOMMUN A LA RANGE-031157 More informationQuantity required : 4 |
||||||
|
4 |
078783 WASHER More informationQuantity required : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/6/5/img/63765.jpg)
5 |
NUT AUTOBLOQUANT/NYLSTOP (M10) OEM PIAGGIO COMMON A LA RANGE-002440 More informationQuantity required : 4 |
||||||
|
6 |
9165141025000 BOLT More informationQuantity required : 4 |
||||||
|
7 |
SCREW TH (10X30) OEM PIAGGIOCOMMUN A LA RANGE-031157 More informationQuantity required : 8 |
||||||
|
8 |
078783 WASHER More informationQuantity required : 16 |
||||||
|
9 |
NUT AUTOBLOQUANT/NYLSTOP (M10) OEM PIAGGIO COMMON A LA RANGE-002440 More informationQuantity required : 8 |
||||||
|
10 |
B005710 BRACKET DRT. More informationQuantity required : 2 |
||||||
|
11 |
SCREW TH (10X30) OEM PIAGGIOCOMMUN A LA RANGE-031157 More informationQuantity required : 12 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/9/img/65419.jpg)
12 |
WASHER GROWER (10. 6X17. 6X5) OEM PIAGGIO COMMON A LA RANGE-016410 More informationQuantity required : 6 |
||||||
|
13 |
078783 WASHER More informationQuantity required : 18 |
||||||
|
14 |
NUT AUTOBLOQUANT/NYLSTOP (M10) OEM PIAGGIO COMMON A LA RANGE-002440 More informationQuantity required : 6 |
