Eclatés de véhicule - PIAGGIO MP3 300 YOUrban LT ERL 2011 - 2012
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

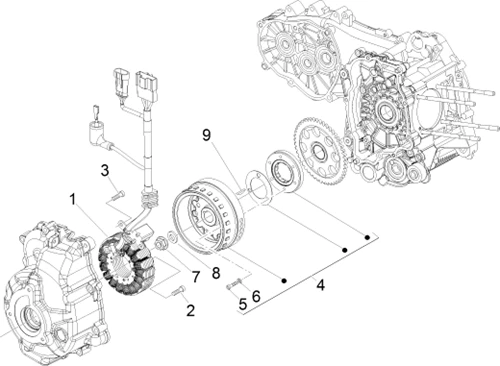

Moteur : 01.21 VOLANT MAGNETIQUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1293/MP3_300_YOUrban_LT_ERL_2011_-_2012_01.21.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/4/8/img/67248.jpg)
1 |
STATOR ALLUMAGE MAXISCOOTER ORIGINE PIAGGIO 125-300 MP3, YOURBAN 2012>, BEVERLY, VESPA GTS 2009>, 300 X7 2009>, 125 X10 2012> MOTEUR INJECTION/APRILIA 300 ATLANTIC 2010> -642054 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/4/7/img/67347.jpg)
2 |
VIS BTR TETE BOMBEE (6X30) ORIGINE PIAGGIO COMMUN A LA GAMME -597564 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/8/3/img/65383.jpg)
3 |
VIS CRUCIFORME (5X12) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -015585 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/1/7/3/3/img/81733.jpg)
4 |
ROTOR ALLUMAGE AVEC ROUE LIBRE DE DEMARREUR ORIGINE PIAGGIO 125 X10 2012>, 300 BEVERLY 2010>, MP3 2014>, YOURBAN 2012>, VESPA GTS-GTV 2010>/APRILIA 300 SR-MAX 2012> -1A016720 Plus d'informationsQuantité requise : 1 |
||||||
5 |
874927 - VIS Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/8/img/65418.jpg)
6 |
RONDELLE (8,15X13,75X4,5) ORIGINE PIAGGIO COMMUN A LA GAMME -016408 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/5/3/img/68853.jpg)
7 |
ECROU ROTOR ALLUMAGE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MAXISCOOTER 125-250-300 -82952R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/2/2/9/img/69229.jpg)
8 |
RONDELLE PLATE (16X30X2) ORIGINE PIAGGIO COMMUN A LA GAMME -842385 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/6/7/4/img/63674.jpg)
9 |
CLAVETTE ALLUMAGE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -000097 Plus d'informationsQuantité requise : 1 |
