Eclatés de véhicule - PIAGGIO MP3 300 YOUrban LT ERL 2011 - 2012
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

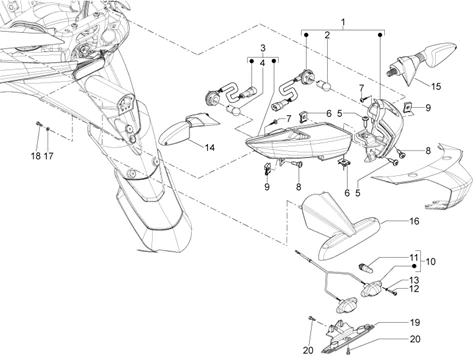

Installation électrique : 06.04 ECLAIRAGES ARRIÈRE - CLIGNOTANTS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1293/MP3_300_YOUrban_LT_ERL_2011_-_2012_06.04.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/4/1/4/img/86414.jpg)
1 |
CLIGNOTANT ARRIERE DROIT ORIGINE PIAGGIO 300 YOURBAN -642585 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/9/8/img/67298.jpg)
2 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/4/1/3/img/86413.jpg)
3 |
FEU ARRIERE GAUCHE ORIGINE PIAGGIO 300 MP3 YOURBAN 2011> -642584 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/7/img/73367.jpg)
5 |
VIS TORX (6X22) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179302 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
6 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
7 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/4/img/73364.jpg)
8 |
VIS TORX (6X22) CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179201 Plus d'informationsQuantité requise : 2 |
||||||
|
9 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
10 |
642900 - COUVERCLE FEU AR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/0/8/img/139408.jpg)
11 |
AMPOULE/LAMPE 12V 5W WEDGE T10 BLANCHE ORIGINE PIAGGIO COMMUN A LA GAMME -2920225 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/5/8/img/66058.jpg)
12 |
VIS AUTOTARAUDEUSE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -267115 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/5/img/63775.jpg)
13 |
RONDELLE PLATE (4.3X8X0.5) ORIGINE PIAGGIO COMMUN A LA GAMME -003054 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/4/1/1/img/86411.jpg)
14 |
CLIGNOTANT ARRIERE GAUCHE ORIGINE PIAGGIO 125-300 YOURBAN 2012> -642582 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/4/1/2/img/86412.jpg)
15 |
CLIGNOTANT ARRIERE DROIT ORIGINE PIAGGIO 125-300 YOURBAN 2012> -642583 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
673320000C - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
224664 - RONDELLE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/6/3/1/0/img/96310.jpg)
18 |
VIS TORX (4X22,3) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180702 Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
673321000C - PLAQUE AR GRIS Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
VIS TORX (4X22,3) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180702 Plus d'informationsQuantité requise : 4 |
