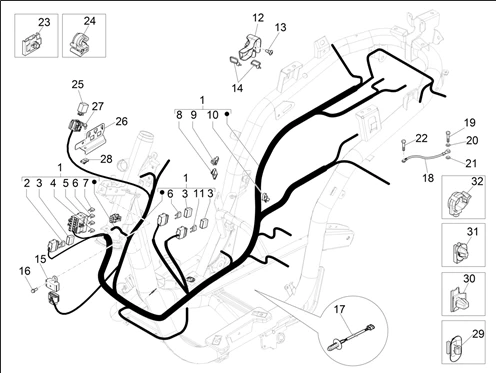

Circuit électrique : 06.08 FAISCEAU DE CÂBLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1164/Medley_125_ABS_E5_2021-2022_(EMEA)_06.08.png)
1 |
1D002740 - WIRE HARNESS OF FRAME Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/8/7/6/img/67876.jpg)
2 |
FUSIBLE PLAT ENFICHABLE STANDARD 40A ORIGINE PIAGGIO COMMUN A LA GAMME -640394 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/4/1/img/66241.jpg)
3 |
COUVERCLE BOITE A FUSIBLE ORIGINE PIAGGIO COMMUN A LA GAMME -290404 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/4/img/95744.jpg)
4 |
FUSIBLE PLAT ENFICHABLE MINI 5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080904 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/5/img/95745.jpg)
5 |
FUSIBLE PLAT ENFICHABLE MINI 7.5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080905 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/6/img/95746.jpg)
6 |
FUSIBLE PLAT ENFICHABLE MINI 10A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080906 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
CM080909 - FUSIBLE 25A Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/2/1/2/img/86212.jpg)
8 |
CLIP DE MAINTIEN ORIGINE PIAGGIO COMMUN A LA GAMME -641599 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1D000129 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/5/9/3/img/127593.jpg)
10 |
COLLIER SERRE CABLE ORIGINE PIAGGIO COMMUN A LA GAMME -1D001143 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/4/4/img/66244.jpg)
11 |
FUSIBLE PLAT ENFICHABLE STANDARD 15A ORIGINE PIAGGIO COMMUN A LA GAMME -290860 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
1D001287 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/5/img/73365.jpg)
13 |
VIS TORX (6X16) AVEC EPAULEMENT ORIGINE PIAGGIO COMMUN A LA GAMME -CM179202 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
14 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 2 |
||||||
|
15 |
1D002621 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/3/img/72723.jpg)
16 |
VIS BRIDE TH (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -B016777 Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
CAPTEUR DE TEMPERATURE AMBIANTE ORIGINE PIAGGIO 50 SXR APRILIA 2021> -1D003720R Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
CAPTEUR DE TEMPERATURE AMBIANTE ORIGINE PIAGGIO 50 SXR APRILIA 2021> -1D003720R Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
581309 - PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
641204 - BOULON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
20 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
21 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/3/0/0/img/75300.JPG)
22 |
VIS BRIDE TH (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -1A000348 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/5/9/img/70959.jpg)
22 |
VIS BRIDE TH (6X10) ORIGINE PIAGGIO COMMUN A LA GAMME -969296 Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
CLIP DE MAINTIEN ORIGINE PIAGGIO COMMUN A LA GAMME -641599 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/9/img/72919.jpg)
24 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/0/6/img/139406.jpg)
25 |
RELAIS 12V 30A AVEC RESISTANCE ORIGINE PIAGGIO 125-350-500 MP3, X10, 125-250-300 VESPA GTS, PORTER/APRILIA 1000 RSV-2, TUONO V2, FALCO, CAPONORD -1D001636 Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
1B006816 - BRIDE DE DISPOSITIFS ÉLECTRIQUES Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/6/5/5/img/66655.jpg)
27 |
VIS BRIDE TH (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -484123 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/9/8/img/65998.jpg)
28 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -248419 Plus d'informationsQuantité requise : 1 |
||||||
|
29 |
B005629 RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/7/5/5/img/85755.jpg)
30 |
CLIPS CONNECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -639560 Plus d'informationsQuantité requise : 5 |
||||||
|
31 |
1D000129 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/9/img/72909.jpg)
32 |
COLLIER FIXATION (23MM) ORIGINE PIAGGIO COMMUN A LA GAMME -CM006908 Plus d'informationsQuantité requise : 1 |
