Eclatés de véhicule - PIAGGIO MEDLEY 125 ABS E5 2021-2022 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

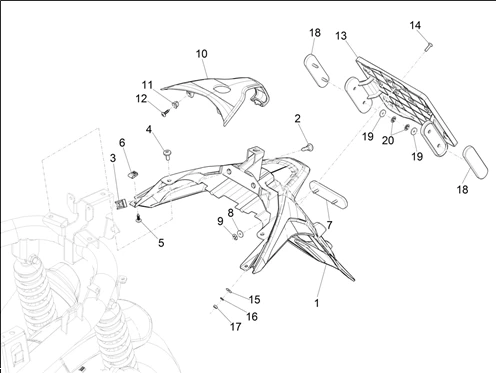

Châssis - parties plastiques - carrosseries : 02.37 COUVERCLE ARRIÈRE - PARE-BOUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1164/Medley_125_ABS_E5_2021-2022_(EMEA)_02.37.png)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/6/5/3/5/img/166535.jpg)
1 |
BAVETTE ARRIERE ORIGINE PIAGGIO 125 MEDLEY 2020> -1B0063670000C Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/4/img/73364.jpg)
2 |
VIS TORX (6X22) CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179201 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
3 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.jpg)
4 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/7/img/73357.jpg)
5 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
6 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/6/7/6/img/127676.jpg)
7 |
CATADIOPTRE ARRIERE ORIGINE PIAGGIO 50-125 LIBERTY, MEDLEY 2016> -5A000498 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/6/7/3/img/127673.jpg)
8 |
ENTRETOISE CAOUTCHOUC (3X13.6X2) ORIGINE PIAGGIO COMMUN A LA GAMME -5A000387 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/0/4/0/6/img/140406.jpg)
9 |
CLIPS TOLE ORIGINE PIAGGIO COMMUN A LA GAMME -5A000388 Plus d'informationsQuantité requise : 2 |
||||||
10 |
1B001704000G14 - REAR BODY CLOSING Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
1B001704700MN - REAR BODY CLOSING Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
1B001704700RY - REAR BODY CLOSING Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/2/1/0/9/img/172109.jpg)
10 |
FERMETURE ARRIERE CARENAGE ORIGINE PIAGGIO 125 MEDLEY 2020> GRIS HY -1B001704000HY Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/2/1/1/0/img/172110.jpg)
10 |
FERMETURE ARRIERE CARENAGE ORIGINE PIAGGIO 125 MEDLEY 2020> BLEU EASY D06 -1B001704000D06 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/2/8/2/4/img/162824.jpg)
10 |
FERMETURE ARRIERE CARENAGE ORIGINE PIAGGIO 125 MEDLEY 2020> NOIR ABIME 85/C -1B001704000NS Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
1B001704400ND - REAR BODY CLOSING Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
1B001704400BR - FERMETURE ARRIERE DES CARENAGES Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
1B001704 - COUVRE FLANC ARR. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/1/9/img/109019.jpg)
11 |
AGRAPHE/CHEVILLE A EXPENSION ORIGINE PIAGGIO COMMUN A LA GAMME -157716 Plus d'informationsQuantité requise : 2 |
||||||
|
12 |
VIS TORX (4,2X16) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178601 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/6/0/9/9/img/156099.jpg)
13 |
PORTE-PLAQUE ORIGINE PIAGGIO 125 LIBERTY, MEDLEY, VESPA GTS 2016> 300 VESPA GTS 2016> -1B006497 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/0/8/img/65408.jpg)
14 |
VIS CRUCIFORME (4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -015996 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/0/img/65360.jpg)
15 |
RONDELLE PLATE (4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -013763 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/4/img/65414.jpg)
16 |
RONDELLE (4,2X7,6X0,9) ORIGINE PIAGGIO COMMUN A LA GAMME -016404 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/5/9/img/65459.jpg)
17 |
ECROU (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -020104 Plus d'informationsQuantité requise : 3 |
||||||
|
18 |
CATADIOPTRE ARRIERE ORIGINE PIAGGIO 50-125 LIBERTY, MEDLEY 2016> -5A000498 Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
ENTRETOISE CAOUTCHOUC (3X13.6X2) ORIGINE PIAGGIO COMMUN A LA GAMME -5A000387 Plus d'informationsQuantité requise : 4 |
||||||
|
20 |
CLIPS TOLE ORIGINE PIAGGIO COMMUN A LA GAMME -5A000388 Plus d'informationsQuantité requise : 4 |
