Eclatés de véhicule - PIAGGIO MEDLEY 125 4T ie ABS E4 2020 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

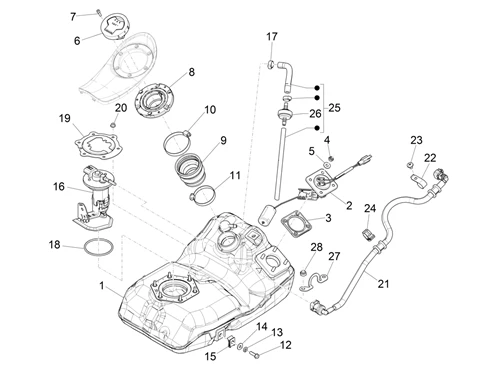

Châssis - parties plastiques - carrosseries : 02.47 RÉSERVOIR CARBURANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/963/Medley_125_4T_ie_ABS_E4_2020_(EMEA)_02.47.png)
1 |
1B002950 - RESERVOIR ESSENCE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/0/2/2/0/img/140220.jpg)
2 |
JAUGE ESSENCE ORIGINE PIAGGIO 125 MEDLEY 2016> -1D001226 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/3/6/4/img/109364.jpg)
3 |
JOINT DE JAUGE CARBURANT ORIGINE PIAGGIO 50-125 COMMUN A LA GAMME -676200 Plus d'informationsQuantité requise : 1 |
||||||
|
4 |
709116 - ECROU Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/6/img/65366.jpg)
5 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/9/2/1/3/img/149213.jpg)
6 |
CONTACTEUR A CLE/SERRURE ORIGINE PIAGGIO 125 MEDLEY 2016> -1B004018 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/1/8/img/70918.jpg)
7 |
VIS BTR (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -959559 Plus d'informationsQuantité requise : 6 |
||||||
|
8 |
1B003970 - RACCORD Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/1/4/6/5/img/91465.jpg)
9 |
MANCHON DE RESERVOIR ESSENCE ORIGINE PIAGGIO 125-300-350 BEVERLY, 125 MEDLEY, 50 NRG POWER/GILERA 50-125 RUNNER -673778 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/7/9/img/72879.JPG)
10 |
COLLIER SERRAGE TUBE ORIGINE PIAGGIO COMMUN A LA GAMME APRILIA/GILERA - CM001920 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
CM001919 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/4/7/img/65447.jpg)
12 |
VIS BRIDE TH (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -018639 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
13 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 3 |
||||||
|
14 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
15 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/6/5/3/8/img/166538.jpg)
16 |
POMPE A ESSENCE ORIGINE PIAGGIO 125 MEDLEY 2020>, 50 SXR APRILIA 2021> -1D002701 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/8/6/3/img/72863.jpg)
17 |
COLLIER SERRE TUBE ORIGINE PIAGGIO COMMUN A LA GAMME -CM001901 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/5/1/6/2/6/img/151626.jpg)
18 |
JOINT POMPE A ESSENCE ORIGINE PIAGGIO 50 ZIP, PRIMAVERA, SPRINT 2018> 125 MEDLEY 2018> -1B002953 Plus d'informationsQuantité requise : 1 |
||||||
|
19 |
1B002952 - BRIDE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/8/4/img/65984.jpg)
20 |
ECROU BRIDE (5) ORIGINE PIAGGIO COMMUNU A LA GAMME -241937 Plus d'informationsQuantité requise : 6 |
||||||
|
21 |
1B005553R - TUBE RESERVOIR Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
1B001321 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/5/9/img/70959.jpg)
23 |
VIS BRIDE TH (6X10) ORIGINE PIAGGIO COMMUN A LA GAMME -969296 Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
CM006911 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
1B0027645 - TUBO SFIATO COMPL. Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
1B005112R - VOLET Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
1B004100 - EQUERRE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/1/1/0/8/4/img/111084.jpg)
28 |
ECROU M5 ORIGINE PIAGGIO COMMUN A LA GAMME -804457 Plus d'informationsQuantité requise : 1 |
