Eclatés de véhicule - PIAGGIO MEDLEY 125 4T ie ABS 2016 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

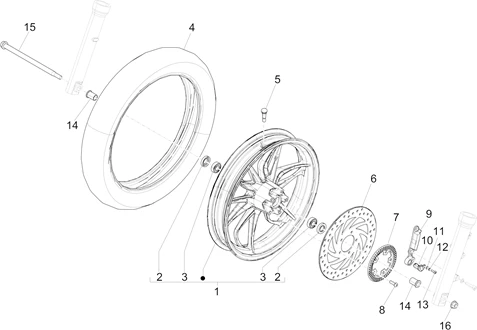

Suspensions - roues : 04.11 ROUE AVANT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/771/Medley_125_4T_ie_ABS_2016_(EMEA)_04.11.PNG)
1 |
5A0006175 - ROUE AV CPL Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1C0025355 - ROUE AV CPL Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/5/0/7/img/127507.jpg)
2 |
JOINT SPI (20X36X7) ORIGINE PIAGGIO COMMUN A LA GAMME -1C001322 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/1/0/2/img/68102.jpg)
3 |
ROULEMENT (15X35X11) DE ROUE AVANT ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -649910 Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
PNEU 100/80-16" AVANT (CHENG SHIN / MAXXIS) ORIGINE PIAGGIO 125 MEDLEY -1C001586 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/9/4/img/66094.jpg)
5 |
VALVE TUBELESS ORIGINE PIAGGIO COMMUN A LA GAMME -270991 Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
1C001582 - DISQUE DE FREIN AV. Plus d'informationsQuantité requise : 1 |
||||||
|
7 |
1C000958 - CABLE COMPTEUR ABS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/6/6/img/67066.jpg)
8 |
VIS BTR TETE BOMBEE (8X25) ORIGINE PIAGGIO COMMUN A LA GAMME -564606 Plus d'informationsQuantité requise : 5 |
||||||
|
9 |
1C000965 - RESSORT SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/2/1/1/1/2/3/img/211123.jpg)
10 |
CAPTEUR ABS FREIN AVANT ORIGINE PIAGGIO 125 MEDLEY 2016> -1D0038385 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
CAPTEUR ABS FREIN AVANT ORIGINE PIAGGIO 125 MEDLEY 2016> -1D0038385 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/5/3/8/img/90538.jpg)
11 |
RONDELLE PLATE (6X8.5X.05) ORRIGINE PIAGGIO COMMUN A LA GAMME -669282 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/4/0/img/63840.jpg)
12 |
RONDELLE (5,3X10X0,5) ORIGINE PIAGGIO COMMUN A LA GAMME -006975 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/7/2/8/img/70728.jpg)
13 |
VIS TORX (5X16) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -880285 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/5/0/2/img/127502.jpg)
14 |
ENTRETOISE DE ROUE AVANT ORIGINE PIAGGIO 50-125 2015> -1C001258 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/5/0/4/7/img/175047.jpg)
15 |
AXE DE ROUE AVANT ORIGINE PIAGGIO 125-150 MEDLEY 2016> -1C004473R Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
AXE DE ROUE AVANT ORIGINE PIAGGIO 125-150 MEDLEY 2016> -1C004473R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/1/0/3/img/66103.jpg)
16 |
ECROU (M12) AXE DE ROUE ORIGINE PIAGGIO COMMUN A LA GAMME -271740 Plus d'informationsQuantité requise : 1 |
