Eclatés de véhicule - PIAGGIO MEDLEY 125 4T ie ABS 2016 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

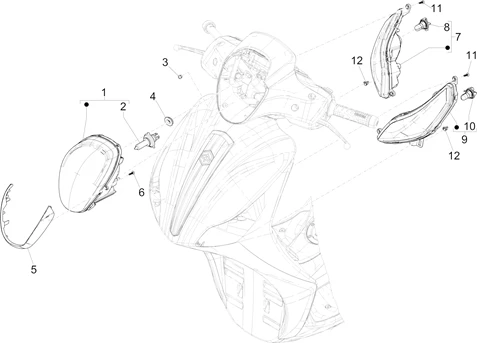

Installation électrique : 06.03 ECLAIRAGES AVANT - CLIGNOTANTS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/771/Medley_125_4T_ie_ABS_2016_(EMEA)_06.03.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/0/2/2/1/img/140221.jpg)
1 |
OPTIQUE/PHARE/PROJECTEUR ORIGINE PIAGGIO 125-150 MEDLEY 2016>2019 -1D001231 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/5/6/img/66256.jpg)
2 |
AMPOULE/LAMPE 12V 60/55W H4 ORIGINE PIAGGIO COMMUN A LA GAMME -292723 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/8/3/img/65383.jpg)
3 |
VIS CRUCIFORME (5X12) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -015585 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/8/5/0/img/65850.jpg)
4 |
TAMPON/SILENCBLOC DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -1B000888 Plus d'informationsQuantité requise : 2 |
||||||
5 |
1B002432 - ENCADREMENT PHARE Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
1B003736 - ENCADREMENT PHARE * Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/7/2/img/73372.jpg)
6 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/0/2/2/3/img/140223.jpg)
7 |
CLIGNOTANT AVANT DROIT COMPLET ORIGINE PIAGGO 125 MEDLEY 2016> -1D001233 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/9/8/img/67298.jpg)
8 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/0/2/2/2/img/140222.jpg)
9 |
CLIGNOTANT AVANT GAUCHE COMPLET ORIGINE PIAGGO 125 MEDLEY 2016> -1D001232 Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
VIS TORX (4X16) TARAUD CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM180701 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/4/0/4/img/73404.jpg)
12 |
AGRAPHE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -D9004468091 Plus d'informationsQuantité requise : 2 |
