Eclatés de véhicule - PIAGGIO MEDLEY 125 4T ie ABS 2016 (APAC)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

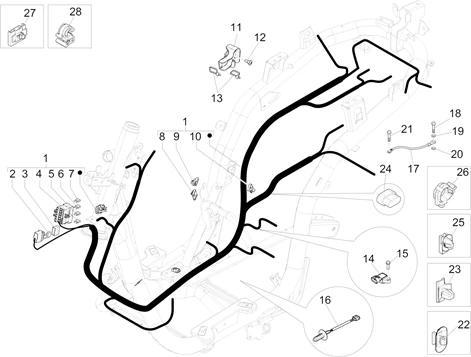

Installation électrique : 06.08 FAISCEAU DE CÂBLES PRINCIPAL
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/770/Medley_125_4T_ie_ABS_2016_(APAC)_06.08.PNG)
1 |
En tête du groupe |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/2/4/1/img/66241.jpg)
2 |
COUVERCLE BOITE A FUSIBLE ORIGINE PIAGGIO COMMUN A LA GAMME -290404 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/8/7/6/img/67876.jpg)
3 |
FUSIBLE PLAT ENFICHABLE STANDARD 40A ORIGINE PIAGGIO COMMUN A LA GAMME -640394 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/4/img/95744.jpg)
4 |
FUSIBLE PLAT ENFICHABLE MINI 5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080904 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/5/img/95745.jpg)
5 |
FUSIBLE PLAT ENFICHABLE MINI 7.5A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080905 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/7/4/6/img/95746.jpg)
6 |
FUSIBLE PLAT ENFICHABLE MINI 10A ORIGINE PIAGGIO COMMUN A LA GAMME -CM080906 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
CM080909 - FUSIBLE 25A Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/2/1/2/img/86212.jpg)
8 |
CLIP DE MAINTIEN ORIGINE PIAGGIO COMMUN A LA GAMME -641599 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1D000129 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
640879 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
1D001287 - PLAQUETTE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/5/img/73365.jpg)
12 |
VIS TORX (6X16) AVEC EPAULEMENT ORIGINE PIAGGIO COMMUN A LA GAMME -CM179202 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/4/2/img/65742.jpg)
13 |
COLLIER DE SERRAGE NYLON TYPE RILSAN 180 MM ORIGINE PIAGGIO COMMUN A LA GAMME -145298 Plus d'informationsQuantité requise : 2 |
||||||
|
14 |
642786 - DETECTEUR PRESSION Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/4/7/img/65447.jpg)
15 |
VIS BRIDE TH (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -018639 Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
CAPTEUR DE TEMPERATURE AMBIANTE ORIGINE PIAGGIO 50 SXR APRILIA 2021> -1D003720R Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
CAPTEUR DE TEMPERATURE AMBIANTE ORIGINE PIAGGIO 50 SXR APRILIA 2021> -1D003720R Plus d'informationsQuantité requise : 1 |
||||||
|
17 |
581309 - PROTECTION Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
641204 - BOULON Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/6/img/65416.jpg)
19 |
RONDELLE ELASTIQUE (6,4X11,8X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016406 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
20 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/9/5/9/img/70959.jpg)
21 |
VIS BRIDE TH (6X10) ORIGINE PIAGGIO COMMUN A LA GAMME -969296 Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
B005629 RESSORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/7/5/5/img/85755.jpg)
23 |
CLIPS CONNECTEUR ORIGINE PIAGGIO COMMUN A LA GAMME -639560 Plus d'informationsQuantité requise : 5 |
||||||
|
24 |
582928 - BOUCHON Plus d'informationsQuantité requise : 1 |
||||||
|
25 |
1D000129 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/0/9/img/72909.jpg)
26 |
COLLIER FIXATION (23MM) ORIGINE PIAGGIO COMMUN A LA GAMME -CM006908 Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
CLIP DE MAINTIEN ORIGINE PIAGGIO COMMUN A LA GAMME -641599 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/1/9/img/72919.jpg)
28 |
CLIPS ATTACHE FAISCEAU ORIGINE PIAGGIO COMMUN A LA GAMME -CM013203 Plus d'informationsQuantité requise : 1 |
