Eclatés de véhicule - PIAGGIO MEDLEY 125 4T ie ABS 2016 (APAC)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

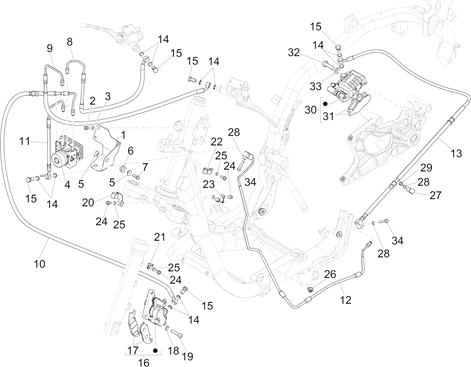

Instalation du freins - transmisisons : 05.02 TUYAUS DU FREINS - ETRIERS DE FREIN (ABS)
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/770/Medley_125_4T_ie_ABS_2016_(APAC)_05.02.PNG)
1 |
1C001657 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
874554 - VIS BRIDE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/3/8/img/63838.jpg)
3 |
RONDELLE RESSORT (6,4X11X0,5) ORIGINE PIAGGIO COMMUN A LA GAMME -006966 Plus d'informationsQuantité requise : 2 |
||||||
|
4 |
1C001330 - BOITIER COMMANDE ABS Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
1C000870 - ENTRETOISE Plus d'informationsQuantité requise : 4 |
||||||
|
6 |
939278 - TAMPON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/4/7/img/65447.jpg)
7 |
VIS BRIDE TH (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -018639 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
1C001482 - TUYAU ABS - POMPE DRT Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1C001483 - TUYAU Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
1C002435 - TUYAU FREIN ABS Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/4/0/1/3/0/img/140130.jpg)
11 |
DURITE/FLEXIBLE/TUYAU DE FREIN AVANT (UNITE ABS) ORIGINE PIAGGIO 125 MEDLEY 2016-2017 ( DATE ARRET 28/08/2017) -1C001485 Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
1C001407 - TUYAUX FREIN Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
1C001874 - TUYAU A FREIN Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/2/3/img/65723.jpg)
14 |
JOINT CUIVRE (10X16X1) ETRIER DE FREIN ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -127927 Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/5/5/5/img/127555.jpg)
15 |
VIS DE FREIN BANJO (M10X1.00) ORIGINE PIAGGIO COMMUN A LA GAMME -1C002059R Plus d'informationsQuantité requise : 5 |
||||||
|
16 |
1C001728R - ETRIER FREIN Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/2/7/4/9/4/img/127494.jpg)
17 |
PLAQUETTES FREIN AVANT ORIGINE PIAGGIO 50-125 LIBERTY I GET, MEDLEY 2015>/125 SR GT COMPACT 2021> APRILIA -1C000760 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
18 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/7/1/img/67371.jpg)
19 |
VIS BTR (8X35) FIXATION ETRIER DE FREIN ORIGINE PIAGGIO COMMUN A LA GAMME -598921 Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
1C002008 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
21 |
1C001420 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
22 |
1C002007 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
1C002009 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
874554 - VIS BRIDE Plus d'informationsQuantité requise : 4 |
||||||
|
25 |
RONDELLE RESSORT (6,4X11X0,5) ORIGINE PIAGGIO COMMUN A LA GAMME -006966 Plus d'informationsQuantité requise : 4 |
||||||
|
26 |
179013 - RESSORT Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
598795 - COLLIER Plus d'informationsQuantité requise : 1 |
||||||
|
28 |
RONDELLE RESSORT (6,4X11X0,5) ORIGINE PIAGGIO COMMUN A LA GAMME -006966 Plus d'informationsQuantité requise : 3 |
||||||
|
29 |
874554 - VIS BRIDE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/5/5/7/0/img/95570.jpg)
30 |
ETRIER DE FREIN ARRIERE MAXISCOOTER ORIGINE PIAGGIO 125-250-300 MP3 2008>, X7 2008>, 125-250 X-EVO 2007>, 125 MEDLEY 2016> -CM068305 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/0/0/5/img/68005.jpg)
31 |
PLAQUETTE DE FREIN ORIGINE PIAGGIO 125-250-300 MP3 AR, 125-250-300 X7 AR, 125-250 X9-EVO AV-DROIT, 125-250 X-EVO AR, 400 X8, X-EVO AV DROIT (PAIRE) -647079 Plus d'informationsQuantité requise : 1 |
||||||
|
32 |
B004264 BOULON Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/6/img/65346.jpg)
33 |
RONDELLE EVENTAIL (10,5) ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -012535 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/7/2/5/img/72725.jpg)
34 |
VIS BRIDE TH (6X30) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -B016792 Plus d'informationsQuantité requise : 2 |
