Eclatés de véhicule - APRILIA CAPONORD 1200 Rally 2015-2016
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

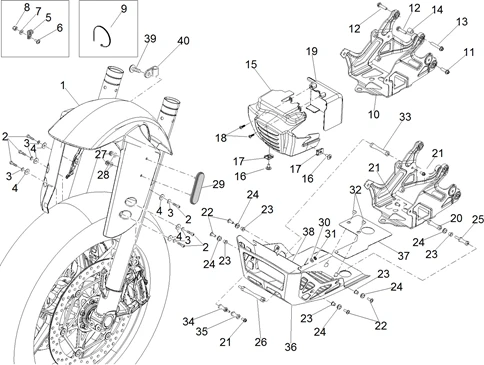

Carrosserie : 02.030 GARDE-BOUE AV.-EMBASEMENT
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/753/Caponord_1200_Rally_2015-2016_02.030.PNG)
1 |
GARDE-BOUE AVANT ORIGINE PIAGGIO APRILIA 1200 CAPONORD 2005> -2B001431 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
2B0024475 - GARDE-BOUE AVANT USA Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/4/img/71894.jpg)
2 |
VIS BTR TETE BOMBEE (5X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150500 Plus d'informationsQuantité requise : 4 |
||||||
|
3 |
RONDELLE CANNELEE (8.4X13) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152154 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/4/4/img/71844.jpg)
4 |
RONDELLE PLATE (5.5X15X1.6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150248 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/6/4/img/71164.jpg)
5 |
COLLIER NOIR (D8) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8101890 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/9/3/img/71893.jpg)
6 |
VIS BTR TETE BOMBEE (4X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150493 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/8/3/2/img/70832.jpg)
7 |
RONDELLE NYLON/PLASTIQUE (D4) ORIGINE PIAGGIO COMMUN A LA GAMME -895916 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/3/9/img/71839.jpg)
8 |
ECROU AUTOBLOQUANT/NYLSTOP (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150204 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
AP8102386 - FASCETTA IN NYLON NERA Plus d'informationsQuantité requise : 1 |
||||||
|
10 |
B045351 - SUPPORT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/2/img/71942.jpg)
11 |
VIS BRIDE TH (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152279 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/3/img/71943.jpg)
12 |
VIS BRIDE TH (6X25) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152280 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/5/img/71945.jpg)
13 |
VIS BRIDE TH (6X35) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152282 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/4/0/9/9/7/img/40997.jpg)
14 |
860667 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
2B000251 - CACHE Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
AP8152239 - VIS Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/7/4/img/71174.jpg)
17 |
ECROU TOLE (M5) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8102375 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/7/6/img/71876.jpg)
18 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413 Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
2B000252 - CACHE Plus d'informationsQuantité requise : 1 |
||||||
|
20 |
860628 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/4/1/img/71941.jpg)
21 |
VIS BRIDE TH (6X12) ORIGINE PIAGGIO COMUUN A LA GAMME -AP8152277 Plus d'informationsQuantité requise : 3 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/9/3/3/img/71933.jpg)
22 |
VIS BRIDE BTR (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8152246 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/4/8/5/img/71485.jpg)
23 |
DOUILLE EN T INTERIEUR 5 MM ORIGINE PIAGGIO COMMUN A LA GAMME -AP8121795 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/2/7/6/img/71276.jpg)
24 |
CAOUTCHOUC ORIGINE PIAGGIO COMMUN A LA GAMME -AP8112600 Plus d'informationsQuantité requise : 5 |
||||||
|
25 |
2B001518 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
26 |
2B001516 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
ECROU AUTOBLOQUANT/NYLSTOP (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150204 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/2/5/img/71825.jpg)
28 |
RONDELLE PLATE (4X9) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150158 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/6/9/img/71569.jpg)
29 |
CATADIOPTRE AMBRE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8124719 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/1/8/1/img/71181.jpg)
30 |
CAOUTCHOUC DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME APRILIA -AP8102504 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/8/img/71888.jpg)
31 |
RONDELLE ELASTIQUE (5) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -AP8150450 Plus d'informationsQuantité requise : 8 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/7/4/6/img/71746.jpg)
32 |
BUTEE CAOUTCHOUC ORIGINE PIAGGIO COMMUN A LA GAMME MOTO APRILIA/MOTO-GUZZI -AP8144081 Plus d'informationsQuantité requise : 1 |
||||||
|
33 |
2B001515 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
34 |
2B001517 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
35 |
893255 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
36 |
2B001434 - PROTECTION DE MOTEUR Plus d'informationsQuantité requise : 1 |
||||||
|
37 |
2B002142 - PROTECTION PARE-CHALEUR Plus d'informationsQuantité requise : 1 |
||||||
|
38 |
2B001692 - GRILLE DE RADIATEUR Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/1/4/1/img/72141.jpg)
39 |
VIS CRUCIFORME (4X6) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8201749 Plus d'informationsQuantité requise : 1 |
||||||
|
40 |
B046190 - PASSE-CABLE Plus d'informationsQuantité requise : 1 |
