Eclatés de véhicule - VESPA VESPA GTS 310 E5+ Livrea 80 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/vespa.svg)

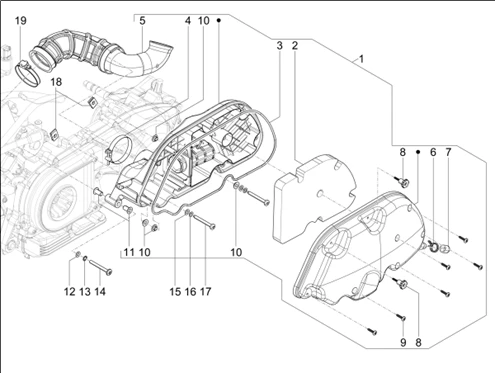

Moteur : 01.45 FILTRE À AIR
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1362/Vespa_GTS_310_E5_Livrea_80_EMEA_01.45.png)
1 |
1A027305 - BOITIER FILTRE A AIR COMPL. Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1A025770 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
1A025770 - JOINT Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/4/6/img/66046.jpg)
4 |
COLLIER 58-62.5 ORIGINE PIAGGIO COMMUN A LA GAMME -260918 Plus d'informationsQuantité requise : 1 |
||||||
|
5 |
1A027325 - MANCHON Ã-PURATEUR Plus d'informationsQuantité requise : 1 |
||||||
|
6 |
|
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/7/0/1/img/68701.jpg)
7 |
PURGEUR BOITIER DE FILTRE A AIR ORIGINE PIAGGIO COMMUN A LA GAMME SCOOTER 4T ET MAXISCOOTER -827831 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/5/7/3/img/66573.jpg)
8 |
BOUTON/ POMMEAU DE FERMETURE DE FILTRE A AIR ORIGINE PIAGGIO COMMUN A LA GAMME -479132 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/2/5/img/66025.jpg)
9 |
VIS AUTOTARAUDEUSE (3X20) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -258146 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/8/8/img/68888.jpg)
10 |
DOUILLE EN T (D5) MOLETEE CENTRAGE BOITE A AIR ORIGINE PIAGGIO COMMUN A LA GAMME -830056 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/8/8/9/img/68889.jpg)
11 |
BAGUE/DOUILLE ORIGINE PIAGGIO COMMUN A LA GAMME -830057 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
12 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/4/5/img/65345.jpg)
13 |
RONDELLE EVENTAIL (6,6X11X0) ORIGINE PIAGGO COMMUN A LA GAMME -012533 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/6/2/9/0/img/96290.jpg)
14 |
VIS TORX (6X55) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179306 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056 Plus d'informationsQuantité requise : 2 |
||||||
|
16 |
RONDELLE EVENTAIL (6,6X11X0) ORIGINE PIAGGO COMMUN A LA GAMME -012533 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/5/6/4/6/img/75646.jpg)
17 |
VIS TORX (6X55) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -1B000678 Plus d'informationsQuantité requise : 2 |
||||||
|
18 |
CM259203 - PLAQUETTE Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
COLLIER 58-62.5 ORIGINE PIAGGIO COMMUN A LA GAMME -260918 Plus d'informationsQuantité requise : 1 |
