Eclatés de véhicule - APRILIA SPORT CITY CUBE 300 IE 2008-2012
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/aprilia.svg)

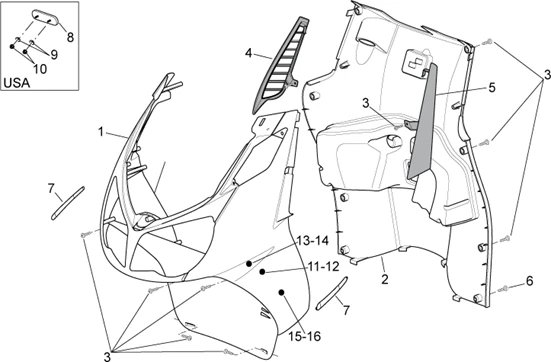

Chassis : 28.10 CARROSSERIE AV. - TABLIER INTERNE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/730/Sport_City_Cube_300_IE_2008-2012_28.10.PNG)
1 |
86030100XD2 - TABLIER EXT. BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
86030100XE4 - TABLIER EXT., SILVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
86030100XEL - TABLIER EXT. GRIS Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
86030100XN5 - TABLIER EXT. NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
86030100XN6 - TABLIER EXT. NOIR I. Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8184459 - COUVERCLE Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8269011 - TABLIER EXT. SILVER Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8269012 - TABLIER EXT. BLEU Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
86030100BM - TABLIER EXT. BLANC Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8269013 - TABLIER EXT. GRIS Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8269283 - TABLIER EXT. NOIR Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
AP8269316 - TABLIER EXT. BLANC Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
AP8184258 - TABLIER Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/7/6/img/71876.jpg)
3 |
VIS CRUCIFORME (3.9X14) TARAUD CARENAGE INOX ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME MOTO -AP8150413 Plus d'informationsQuantité requise : 9 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/7/7/0/img/70770.jpg)
4 |
GRILLE DE RADIATEUR DROITE ORIGINE PIAGGIO APRILIA 125-250-300 SPORT-CITY -890155 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/0/7/7/1/img/70771.jpg)
5 |
GRILLE DE RADIATEUR GAUCHE ORIGINE PIAGGIO APRILIA 125-250-300 SPORT-CITY -890156 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/0/img/71880.JPG)
6 |
VIS (4,2X25) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150423 Plus d'informationsQuantité requise : 2 |
||||||
|
7 |
AP8179730 - MODANATURA LATERALE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/5/6/9/img/71569.jpg)
8 |
CATADIOPTRE AMBRE ORIGINE PIAGGIO COMMUN A LA GAMME -AP8124719 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/2/6/img/71826.jpg)
9 |
RONDELLE 4X16 ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -AP8150159 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/3/9/img/71839.jpg)
10 |
ECROU AUTOBLOQUANT/NYLSTOP (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150204 Plus d'informationsQuantité requise : 4 |
||||||
|
11 |
896800 - DÉCALCO G. Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
896923 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
896930 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
11 |
897881 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
896799 - DÉCALCO D. Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
896922 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
896929 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
897882 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
13 |
897870 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
14 |
897871 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
897872 - DECALCO Plus d'informationsQuantité requise : 1 |
||||||
|
16 |
897873 - DECALCO Plus d'informationsQuantité requise : 1 |
