Eclatés de véhicule - PIAGGIO MP3 300 ie MIC 2010
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

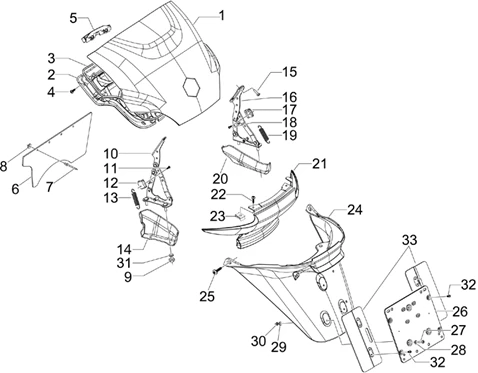

Châssis - parties plastiques - carrosseries : 02.37 COUVERCLE ARRIÈRE - PARE-BOUE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/16/MP3_300_ie_MIC_2010_02.37.PNG)
1 |
624455 - ABATTANT AR * Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
624455 - ABATTANT AR * Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/2/0/3/img/85203.jpg)
1 |
PORTE DE COFFRE ARRIERE ORIGINE PIAGGIO 125-250-300-400 2006>2009 BLANC 544 -62445500BR- Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
COUVERCLE COFFRE ARRIERE ORIGINE PIAGGIO 125-250-300-400-500 MP3 BLEU 222/A -62445500DE- Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/2/0/8/img/85208.jpg)
1 |
PORTE DE COFFRE ARRIERE ORIGINE PIAGGIO 125-250-400 MP3 2007>, 300-500 MP3 2010> GRIS 713/B -62445500EV- Plus d'informationsQuantité requise : 1 |
|||||||||
|
1 |
62445500RR - ABATTANT AR Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/2/2/4/img/85224.jpg)
1 |
PORTE DE COFFRE ARRIERE ORIGINE PIAGGIO 125-250-400 MP3 2006>2009 NOIR 98/A -62445560XN2 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/8/1/1/1/img/88111.jpg)
2 |
CONTRE PORTE DE COFFRE ARRIERE ORIGINE PIAGGIO 125-250-300-400-500 MP3 2008>2014 -654036 Plus d'informationsQuantité requise : 1 |
|||||||||
|
3 |
|
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/3/0/1/img/66301.jpg)
4 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 9 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/3/9/9/9/img/83999.jpg)
5 |
621347 - COLL. JOINT Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/3/9/9/6/img/83996.jpg)
6 |
PARE BOUE/ECRAN ANTI PROJECTIONS SOUS COFFRE A CASQUE ORIGINE PIAGGIO 125-250-300 MP3, X7, 125-250 X-EVO, X8 -621329 Plus d'informationsQuantité requise : 1 |
|||||||||
|
7 |
252099 - RIVET Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/2/5/img/65425.jpg)
8 |
RONDELLE PLATE (4.5X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -016670 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/9/4/1/img/65941.jpg)
9 |
ECROU BRIDE (6) ORIGINE PIAGGIO COMMUN A LA GAMME -219277 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/8/0/7/6/img/88076.jpg)
10 |
CHARNIERE PORTE DE COFFRE GAUCHE ORIGINE PIAGGIO 125-250-300-400-500 MP3 2014< -653893 Plus d'informationsQuantité requise : 1 |
|||||||||
|
11 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 1 |
|||||||||
|
12 |
656083 - TAMPON Plus d'informationsQuantité requise : 1 |
|||||||||
|
13 |
653896 - RESSORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
14 |
623172 - COUVERCLE CHARNIERE GAU Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/6/img/73366.jpg)
15 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/8/0/7/7/img/88077.jpg)
16 |
CHARNIERE PORTE DE COFFRE DROITE ORIGINE PIAGGIO 125-250-300-400-500 MP3 2014< -653895 Plus d'informationsQuantité requise : 1 |
|||||||||
|
17 |
656083 - TAMPON Plus d'informationsQuantité requise : 1 |
|||||||||
|
18 |
VIS DE CARENAGE (3,5X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -297498 Plus d'informationsQuantité requise : 1 |
|||||||||
|
19 |
653896 - RESSORT Plus d'informationsQuantité requise : 1 |
|||||||||
|
20 |
623173 - COUVERCLE CHARNIERE DR. Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/5/1/9/9/img/85199.jpg)
21 |
JONCTION ENTRE BAVETTE ET AILES ARRIERE ORIGINE PIAGGIO 125-250-300-400 MP3 2013< -624454000C Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/9/img/73359.jpg)
22 |
VIS TORX (4.2X21.5) TARAUD DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178604 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
23 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 4 |
|||||||||
|
24 |
623088000C - PORTE PLAQUE Plus d'informationsQuantité requise : 1 |
|||||||||
|
25 |
VIS TORX (6X16) ORIGINE PIAGGIO COMMUN A LA GAMME -CM179301 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/2/2/img/67322.jpg)
26 |
PORTE PLAQUE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -584884 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/0/8/img/65408.jpg)
27 |
VIS CRUCIFORME (4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -015996 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/1/4/img/65414.jpg)
28 |
RONDELLE (4,2X7,6X0,9) ORIGINE PIAGGIO COMMUN A LA GAMME -016404 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/0/img/65360.jpg)
29 |
RONDELLE PLATE (4X12) ORIGINE PIAGGIO COMMUN A LA GAMME -013763 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/5/9/img/65459.jpg)
30 |
ECROU (M4) ORIGINE PIAGGIO COMMUN A LA GAMME -020104 Plus d'informationsQuantité requise : 3 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/6/6/img/65366.jpg)
31 |
RONDELLE PLATE (6X16) ORIGINE PIAGGIO COMMUN A LA LA GAMME -013880 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/7/4/img/66074.jpg)
32 |
VIS AUTOTARAUDEUSE (4X13) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -268596 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/2/1/img/67321.jpg)
33 |
RALLONGE POUR PORTEPLAQUE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -584877 Plus d'informationsQuantité requise : 2 |
|||||||||
