Eclatés de véhicule - PIAGGIO MP3 300 4T 4V ie ERL Ibrido 2010-2013
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

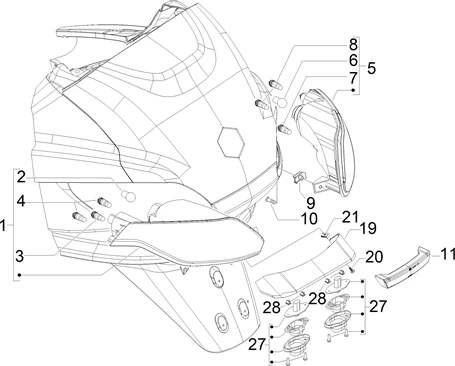

Installation électrique : 06.04 ECLAIRAGES ARRIÈRE - CLIGNOTANTS
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/12/MP3_300_4T_4V_ie_ERL_Ibrido_2010-2013_06.04.PNG)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/3/3/3/img/86333.jpg)
1 |
FEU ARRIERE GAUCHE AVEC CLIGNOTANT ORIGINE PIAGGIO 125-250-300-400-500 MP3 2008>2014 -642168 Plus d'informationsQuantité requise : 1 |
|||||||||
1 |
641690 - CLIGNOTANT AR GAU. Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/9/8/img/65798.jpg)
2 |
AMPOULE/LAMPE 12V 10W BA15S/R10 ORIGINE PIAGGIO COMMUN A LA GAMME -181746 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/9/8/img/67298.jpg)
3 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/2/3/4/img/67234.jpg)
4 |
AMPOULE/LAMPE 12V 5W WEDGE T10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -581904 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/3/3/2/img/86332.jpg)
5 |
FEU ARRIERE DROIT AVEC CLIGNOTANT ORIGINE PIAGGIO 125-250-300-400-500 MP3 2008>2014 -642167 Plus d'informationsQuantité requise : 1 |
|||||||||
|
5 |
FEU ARRIERE DROIT AVEC CLIGNOTANT ORIGINE PIAGGIO 125-250-300-400-500 MP3 2008>2014 -642167 Plus d'informationsQuantité requise : 1 |
|||||||||
|
6 |
AMPOULE/LAMPE 12V 10W BA15S/R10 ORIGINE PIAGGIO COMMUN A LA GAMME -181746 Plus d'informationsQuantité requise : 1 |
|||||||||
|
7 |
AMPOULE/LAMPE 12V 10W BAU15S/RY10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -584332 Plus d'informationsQuantité requise : 1 |
|||||||||
|
8 |
AMPOULE/LAMPE 12V 5W WEDGE T10 ORANGE ORIGINE PIAGGIO COMMUN A LA GAMME -581904 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/4/3/img/66043.jpg)
9 |
VIS CRUCIFORME (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -259830 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/6/7/img/73367.jpg)
9 |
VIS TORX (6X22) TETE BOMBEE ORIGINE PIAGGIO COMMUN A LA GAMME -CM179302 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/0/9/img/66009.jpg)
10 |
ECROU TOLE (M6) ORIGINE PIAGGIO COMMUN A LA GAMME -254485 Plus d'informationsQuantité requise : 2 |
|||||||||
|
11 |
CATADIOPTRE ARRIERE ORIGINE PIAGGIO 125-250-300 MP3 2014< -640549 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/6/0/0/2/img/86002.jpg)
19 |
FEU ECLAIRAGE DE PLAQUE DE POLICE ORIGINE PIAGGIO 125-250-400 X-EVO, X8, 125-250-300 MP3 -640629 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/9/2/6/img/72926.jpg)
20 |
ECROU TOLE (4,2 PARKER) ORIGINE PIAGGIO COMMUN A LA GAMME -CM017410 Plus d'informationsQuantité requise : 4 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/9/img/73359.jpg)
21 |
VIS TORX (4.2X21.5) TARAUD DE CARENAGE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178604 Plus d'informationsQuantité requise : 2 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/4/0/8/img/139408.jpg)
27 |
AMPOULE/LAMPE 12V 5W WEDGE T10 BLANCHE ORIGINE PIAGGIO COMMUN A LA GAMME -2920225 Plus d'informationsQuantité requise : 1 |
|||||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/1/9/img/109019.jpg)
28 |
AGRAPHE/CHEVILLE A EXPENSION ORIGINE PIAGGIO COMMUN A LA GAMME -157716 Plus d'informationsQuantité requise : 4 |
|||||||||
