Eclatés de véhicule - PIAGGIO MEDLEY 125 ABS E5+ 2024 (EMEA)
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

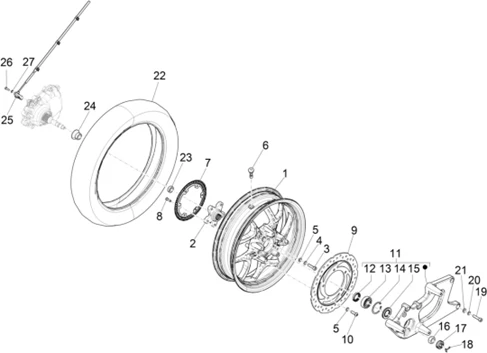

Suspensions - roues : 04.12 ROUE ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1264/Medley_125_ABS_E5_2024_EMEA_04.12.png)
1 |
1C004730R00XNM - REAR WHEEL 14 X 3 50 Plus d'informationsQuantité requise : 1 |
||||||
|
1 |
1C004730R00EU - REAR WHEEL 14 X 3 50 Plus d'informationsQuantité requise : 1 |
||||||
|
2 |
1C000945 - MUYEU ROUE Plus d'informationsQuantité requise : 1 |
||||||
|
3 |
1C004169 SCREW Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/9/1/img/68491.jpg)
4 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047 Plus d'informationsQuantité requise : 10 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/9/img/63779.jpg)
5 |
RONDELLE PLATE (8,4X15X1,5) ORIGINE PIAGGIO COMMUN A LA GAMME -003058 Plus d'informationsQuantité requise : 5 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/5/0/img/67350.jpg)
6 |
VALVE TUBELESS ORIGINE PIAGGIO COMMUN A LA GAMME -597679 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/5/7/9/img/139579.jpg)
7 |
ROUE PHONIQUE ABS ARRIERE ORIGINE PIAGGIO 125 MEDLEY 2016> -1A004917 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/3/6/img/68436.jpg)
8 |
VIS BTR TETE BOMBEE (6X20) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -667152 Plus d'informationsQuantité requise : 6 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/2/8/7/1/img/162871.jpg)
9 |
DISQUE DE FREIN ARRIERE (240) ORIGINE PIAGGIO 125 MEDLEY 2020> VERSON SPORT -1C004557 Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
1C004559 - BRAKE DISK D 240 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/6/6/5/4/8/img/166548.jpg)
10 |
VIS TORX TETE BOMBEE (8X25) AVEC FREIN FILET ORIGINE PIAGGIO COMMUN A LA GAMME -1C004053 Plus d'informationsQuantité requise : 5 |
||||||
|
11 |
1A026265 - BRAS DE SUSPENSION DROIT COMPLET Plus d'informationsQuantité requise : 1 |
||||||
|
12 |
1A005943 - JOINT D'ÉTANCHÉITÉ Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/5/4/6/img/68546.jpg)
13 |
ROULEMENT (17X47X14) DE BRAS DE SUSPENSION ARRIERE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -82545R Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/8/2/5/img/63825.jpg)
14 |
CLIPS/CIRCLIPS (47X50.5X1.75) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -006647 Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
1A005942 - JOINT D'ÉTANCHÉITÉ Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/0/3/5/img/67035.jpg)
16 |
ECROU (M16) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -563728 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/8/9/6/5/0/img/189650.jpg)
17 |
CAGE FIXATION ECROU DE ROUE ARRIERE ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME SCOOTER ET MAXISCOOTER -1C004746 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/2/7/3/8/img/82738.jpg)
18 |
GOUPILLE ORIGINE PIAGGIO COMMUN A LA GAMME -5A000046 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/3/9/5/6/4/img/139564.jpg)
19 |
VIS BTR (8X24) ORIGINE PIAGGIO COMMUN A LA GAMME -1A004486 Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
RONDELLE ELASTIQUE COURBE (8.4X15X0.8) ORIGINE PIAGGIO COMMUN A TOUTE LA GAMME -709047 Plus d'informationsQuantité requise : 2 |
||||||
|
21 |
|
||||||
|
22 |
1C004435 PNEU ARRIERE Plus d'informationsQuantité requise : 1 |
||||||
|
23 |
1C002175 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
|
24 |
1C002344 - ENTRETOISE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/9/8/5/7/9/img/198579.jpg)
25 |
CAPTEUR DE FREIN ARRIERE ABS ORIGINE PIAGGIO 125-300 GTS 2016>/400-530 MP3 2022> PORTER E4 2010> -1D003828 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/7/4/1/4/6/img/174146.jpg)
26 |
VIS BTR TETE BOMBEE (5X15) ORIGINE PIAGGIO COMMUN A LA GAMME -1C005394 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/9/0/5/3/8/img/90538.jpg)
27 |
RONDELLE PLATE (6X8.5X.05) ORRIGINE PIAGGIO COMMUN A LA GAMME -669282 Plus d'informationsQuantité requise : 1 |
