Eclatés de véhicule - PIAGGIO MP3 300 LT BUSINESS - SPORT ABS 2014 - 2015 EMEA
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/maker/piaggio.svg)

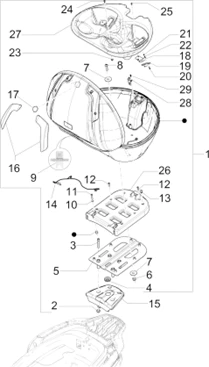

Châssis - parties plastiques - carrosseries : 02.44 PORTE-BAGAGES ARRIÈRE
/p2r-public-documents.s3.eu-west-3.amazonaws.com/eclate/1229/MP3_300_LT_BUSINESS_-_SPORT_ABS_2014_-_2015__EMEA_02.44.png)
1 |
1B0025265 - BOITE ARR. Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/1/8/8/3/img/71883.jpg)
2 |
ECROU AUTOBLOQUANT/NYLSTOP (M8) ORIGINE PIAGGIO COMMUN A LA GAMME -AP8150431 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/9/3/2/1/img/69321.jpg)
3 |
VIS BTR (8X50) ORIGINE PIAGGIO COMMUN A LA GAMME -844483 Plus d'informationsQuantité requise : 4 |
||||||
|
4 |
582043 - PASSE CABLES Plus d'informationsQuantité requise : 2 |
||||||
|
5 |
1B002172 - PLAQUETTE Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/3/7/5/img/65375.jpg)
6 |
ECROU AUTOBLOQUANT/NYLSTOP (M10) ORIGINE PIAGGIO COMMUN A LA GAMME -015235 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/7/9/1/img/65791.JPG)
7 |
RONDELLE PLATE (10.3X38X3) ORIGINE PIAGGIO COMMUN A LA GAMME-179326 Plus d'informationsQuantité requise : 2 |
||||||
|
8 |
669304 - VIS Plus d'informationsQuantité requise : 1 |
||||||
|
9 |
2H001183 - MONOGRAMME Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/3/7/7/7/img/63777.jpg)
10 |
RONDELLE PLATE (6X12X1) ORIGINE PIAGGIO COMMUN A LA GAMME -003056 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/7/3/4/7/img/67347.jpg)
11 |
VIS BTR TETE BOMBEE (6X30) ORIGINE PIAGGIO COMMUN A LA GAMME -597564 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/8/4/6/1/img/68461.jpg)
12 |
VIS BTR TETE BOMBEE (6X20) ORIGINE PIAGGIO COMMUN A LA GAMME -672380 Plus d'informationsQuantité requise : 4 |
||||||
|
13 |
620350 - TAMPON Plus d'informationsQuantité requise : 4 |
||||||
|
14 |
1D001341 - COLLIER DE CABLE Plus d'informationsQuantité requise : 1 |
||||||
|
15 |
1B002220 - BOUCHON POIGNEE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/5/9/7/0/img/105970.jpg)
16 |
CATADIOPTRES TOP-CASE 48L ORIGINE PIAGGIO -622473- Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/8/0/4/2/8/img/80428.jpg)
17 |
AUTOCOLLANT/STICKER/DECOR/ECUSSON PIAGGIO ORIGINE PIAGGIO COMMUN A LA GAMME (33MM ARGENT SOUPLE) -574771 Plus d'informationsQuantité requise : 1 |
||||||
|
18 |
1B002128 - SUPPORTO MICROSWITCH Plus d'informationsQuantité requise : 2 |
||||||
|
19 |
612441 (*) MICROSWITC * Plus d'informationsQuantité requise : 2 |
||||||
|
20 |
615795 VIS Plus d'informationsQuantité requise : 4 |
||||||
|
21 |
020003 - ECROU S02000300 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/6/8/1/img/73681.jpg)
22 |
RONDELLE ELASTIQUE D3 ORIGINE PIAGGIO COMMUN A LA GAMME -006963 Plus d'informationsQuantité requise : 4 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/1/0/9/0/1/9/img/109019.jpg)
23 |
AGRAPHE/CHEVILLE A EXPENSION ORIGINE PIAGGIO COMMUN A LA GAMME -157716 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/3/3/5/8/img/73358.jpg)
24 |
VIS TORX (4,2X13) AUTOTARAUDEUSE ORIGINE PIAGGIO COMMUN A LA GAMME -CM178603 Plus d'informationsQuantité requise : 2 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/7/2/6/4/8/img/72648.jpg)
25 |
VIS TORX (5X12) ORIGINE PIAGGIO COMMUN A LA GAMME -B014598 Plus d'informationsQuantité requise : 4 |
||||||
|
26 |
PLATINE TOP CASE ORIGINE PIAGGIO 300 MP3 2014> -622212 Plus d'informationsQuantité requise : 1 |
||||||
|
27 |
1B002091 - SUPPORT CASQUE Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/6/0/1/1/img/66011.jpg)
28 |
INTERUPTEUR ECLAIRAGE COFFRE A CASQUE ORIGINE PIAGGIO COMMUN A LA GAMME MAXISCOOTER -255323 Plus d'informationsQuantité requise : 1 |
||||||
:format(webp)/p2r-public-documents.s3.eu-west-3.amazonaws.com/ref/6/5/4/3/7/img/65437.jpg)
29 |
VIS AUTOTARAUDEUSE (3,5X13) CRUCIFORME ORIGINE PIAGGIO COMMUN A LA GAMME -018536 Plus d'informationsQuantité requise : 1 |
